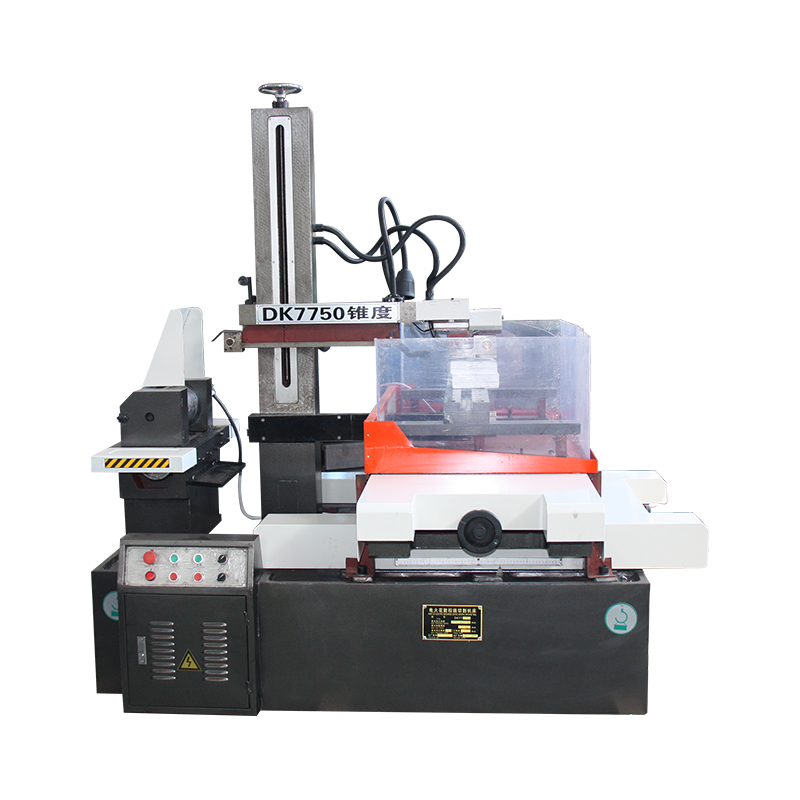

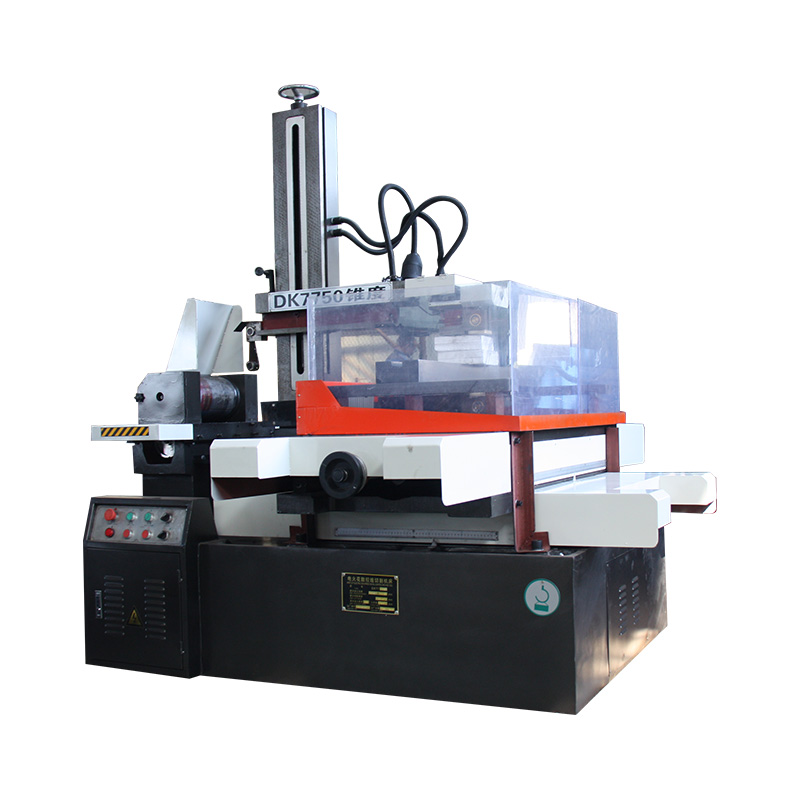

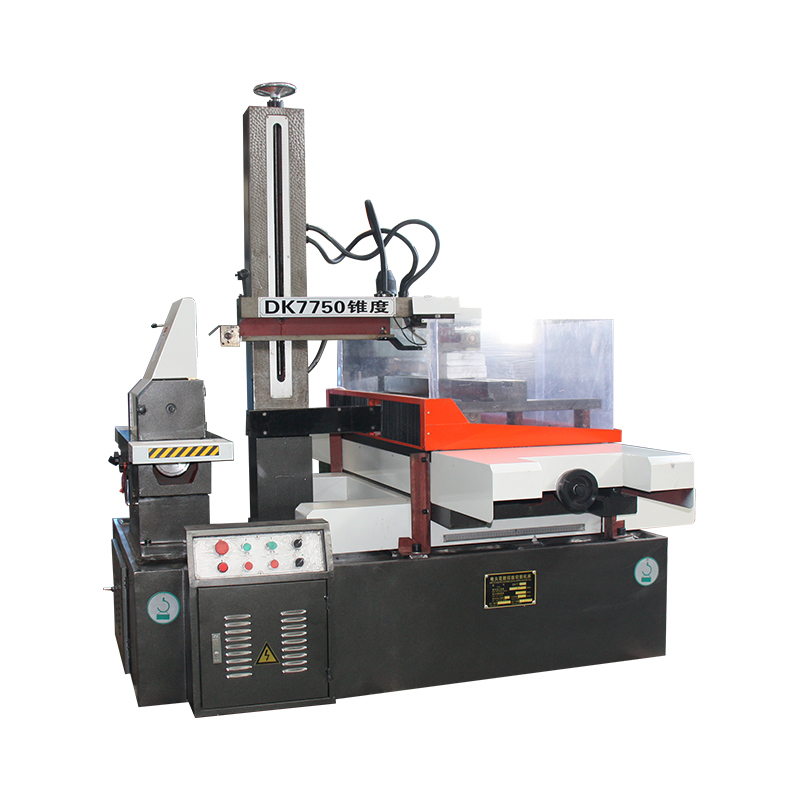

DK7750 AZ الرمال الرملية الصب السائر CNC سلك EDM القطع عالية السرعة

تعد آلة القطع عالية السرعة DK7750 AZ التي تصب السرب CNC CNC سلك EDM أداة دقة مصممة لتلبية الاحتياجات الصعبة للتصنيع الحديث. تم تصميم هذا الجهاز من أجل الأداء العالي والموثوقية ، ويتميز بهيكل صب راتنج قوي يضمن الاستقرار والمتانة الاستثنائية ، حتى في ظل الاستخدام المكثف.

مزودًا بالتحكم المتقدم CNC ، يوفر DK7750 AZ عمليات قطع دقيقة وفعالة. يوفر نظام محرك السائر الخاص به تحكمًا دقيقًا للحركة ، مما يوفر دقة القطع والتشطيب السطحي. تتيح إمكانية EDM عالية السرعة (تصنيع التفريغ الكهربائي) إزالة المواد السريعة ، مما يجعلها مثالية للأشكال المعقدة والتفاصيل الدقيقة في المعادن الصلبة والسبائك.

يتميز هذا الجهاز بواجهة سهلة الاستخدام مع عناصر تحكم بديهية ، مما يتيح للمشغلين إعداد وتنفيذ مهام القطع بسهولة. يضمن نظام التبريد المتكامل أداءً ثابتًا من خلال الحفاظ على درجات حرارة التشغيل ، وتقليل التآكل وتوسيع عمر الماكينة.

مع سرعة القطع التي تفوق بشكل كبير الطرق التقليدية ، يعزز DK7750 AZ الإنتاجية مع الحفاظ على الدقة من الدرجة الأولى. سواء بالنسبة للنماذج الأولية ، أو الأدوات وصنع الموت ، أو إنتاج الدُفعات الصغيرة ، فإن آلة القطع عالية السرعة هذه هي أحد الأصول متعددة الاستخدامات تلبي المعايير الصارمة للتطبيقات الصناعية اليوم. استثمر في DK7750 AZ لكفاءة ودقة لا مثيل لها في عمليات التصنيع الخاصة بك.

اتصل بنا

Jiangsu Chuangwei CNC Machine Tool Co. ، Ltd.

المعلمات الفنية الرئيسية

1. أبعاد Workbench: 1000 × 650 مم
2. أقصى سمك القطع: 500 مم
3. الحد الأقصى للتفتق: 6º/80mm
4. الحمل القصوى: 900 كجم
5. x ، y محور إحداثيات السفر: 500 × 630 مم
6. سلك الموليبدينوم السرعة: 11 م/ث
7. طاولة العمل تحريك الدهون المكافئة: 0.001mm
8. سائل العمل: DK-1 ، DK-4 Nanguang
9. إمدادات الطاقة: 380V.50Hz (220 فولت 50 هرتز)
10. استهلاك طاقة الماكينة: <2kva
11. وزن الجهاز الرئيسي: 2400 كجم
12. أبعاد الماكينة الرئيسية: 1720 × 1680 × 1700
13. دقة المعالجة: وفقًا لمعيار GB/T 7926-2015.
14. الخشونة السطحية الأمثل RA≤2.5um.

خصائص الأداء

1. سرير الماكينة مصنوع من صب الرمال الراتنج ، والذي له تشوه صغير وقوة عالية بعد التهدئة الثانوية.
2. إنه يحتوي على خصائص الأداء المستقر ، وطاقة الناتج العالية ، وسرعة القطع السريعة ، والتشطيب السطحي العالي ، وفقدان سلك الموليبدينوم المنخفض. فقدان سلك الموليبدينوم المنخفض للغاية يقلل بشكل كبير من تكاليف المعالجة.
3. البرمجة المتكاملة والتحكم: يمكن تحويل الرسومات المعقدة إلى رسومات DXF من خلال CAD ، ويمكن تتبع رسومات المعالجة في الوقت الفعلي ، ويمكن عرض حالة المعالجة المتعددة. كما أن لديها ذاكرة فشل الطاقة ، وتراجع الدائرة القصيرة ، وحماية كسر الأسلاك ، والإغلاق التلقائي ، ودوران الزاوية التعسفية وغيرها من الوظائف.
4. يتم استخدام العاكس المخصص لقطع الأسلاك للعلامة التجارية للتحكم في محرك النقل السلكي ، وتنظيم السرعة بدون خطوة ، والتخفيف بدون اتصال مع مفتاح التعريفي. لا يوجد أي تدخل شرارة أثناء التخفيف ، ولا ضوضاء تخفيف ، ويعمل المحرك بسلاسة ، مما يحسن موثوقية وسلامة أداة الآلة.

نظرة عامة على الآلة

المبدأ الأساسي لقطع سلك EDM هو استخدام قطب الأداة لإجراء تصريف النبض على قطعة العمل لتحقيق المعالجة. لا يتطلب قطع سلك EDM إنتاج أقطاب تشكيل ، ويستخدم سلكًا معدنيًا رفيعًا (عادة ما يسمى سلك الموليبدينوم) كقطب للأداة. يتم توصيل القطب الإيجابي لمصدر طاقة النبض إلى قطعة العمل ، ويتم توصيل القطب السلبي بسلك الموليبدينوم ؛ يتحرك سلك الموليبدينوم ذهابًا وإيابًا بسرعة معينة ، ويدخل باستمرار ويترك منطقة التفريغ ؛ في الوقت نفسه ، يتم رش وسط سائل بين سلك الموليبدينوم وقطعة العمل. طالما أن المشغل يتحكم بشكل فعال في سرعة ومسار سلك الموليبدينوم على قطعة العمل ، يمكن قطع قطعة الشغل للشكل والحجم المطلوب. يتشكل مسار حركة الشغل من خلال محرك اثنين من المحركات السالبين في الاتجاهات الرأسية والأفقية) يتحركان في اتجاهات X و Y.
تتكون الماكينة الرئيسية لأداة Machine CNC CNC CNC CNC من سرير ، وجهاز عمل ، وجهاز تغذية الأسلاك ، ورف الأسلاك ، وخزان سائل التبريد ، والأدوات الكهربائية للآلة ، والملحقات والمكونات الأخرى. يعتمد على السرير ، ويتم تثبيت جهاز التغذية الأسلاك ، وجهاز تغذية الأسلاك ، ورفق السلك على نفس السطح الأساسي للسرير.
يتم تقديم ما يلي بشكل منفصل:
1) السرير
السرير عبارة عن جزء من الحديد الزهر الرملي على شكل صندوق ، وهو عبارة عن هيكل صب لا يتجزأ. تم تجهيز الجزء العلوي من طاولة عمل ، أسطوانة تخزين الأسلاك ، رف الأسلاك ، الإضاءة والمكونات الأخرى.
2) طاولة العمل
يتكون Workbench بشكل أساسي من سطح Workbench ، ولوحة السحب الوسطى ، ومسمار الكرة وصندوق تروس السرعة. تعتمد الحركة الطولية والمستعرضة لوحية السحب على هيكل دليل الكرة ، ومحرك السائر يدفع المسمار من خلال زوجين من التروس المضادة للركود لتحقيق حركة Workbench. يمتلك برغي الكرة مزايا دقة انتقال العدوى والكفاءة العالية والحياة الطويلة.
3) جهاز النقل السلكي
يتكون أسطوانة تخزين الأسلاك من اسطوانة جدران رقيقة الجدران. يدفع المحرك أسطوانة تخزين الأسلاك للتدوير من خلال الموصل ، وتأتي الحركة المتبادلة لطبقة تخزين الأسلاك من المسمار بعد تغيير سرعة التروس لقيادة لوحة سحب جهاز النقل السلكي.
يتم التحكم في العكس المتكرر لطبق السحب أسطوانة تخزين الأسلاك بواسطة مجموعة من مفاتيح التحريض. الهيكل بسيط والعملية حساسة. تم تجهيز كتل الاصطدام اليسرى واليمنى بأجهزة السلامة الزائدة. عندما يفشل مفتاح التعريفي في تغيير الاتجاه ، يتم قطع تيار محرك النقل السلكي.
4) رف الأسلاك
يشبه سلك الموليبدينوم حزام الإرسال المغلق ، وهو مدفوع بواسطة الأسطوانة المتعرجة للعمل ذهابًا وإيابًا. يتم لف عجلة السلك وزوج من عجلات التوجيه الرئيسية بواسطة سلك الموليبدينوم ويتم تشغيله في دورة.
تتبنى عجلة الدليل قسمًا مغلقًا من سلك الموليبدينوم رأسياً.
5) دبابة سائل التبريد
تقدم مضخة المياه سائل العمل إلى منطقة المعالجة. تتراكم الرواسب في صندوق الأوساخ ويجب تنظيفها بانتظام. يستخدم سائل التبريد العامل DX-1 Saponified Liquid.
6) الملحقات
① المشبك: يتم استخدام مجموعة من المشابك لإصلاح اللوحة المسطحة أو قطعة العمل الأسطوانية ، ويتم تثبيت المشبك على طاولة العمل مع المسمار من النوع T.
② كرنك: يستخدم للف السلك لتدوير أسطوانة تخزين الأسلاك.
③ عجلة تشديد الأسلاك: تستخدم لتشديد سلك الموليبدينوم يدويًا.
