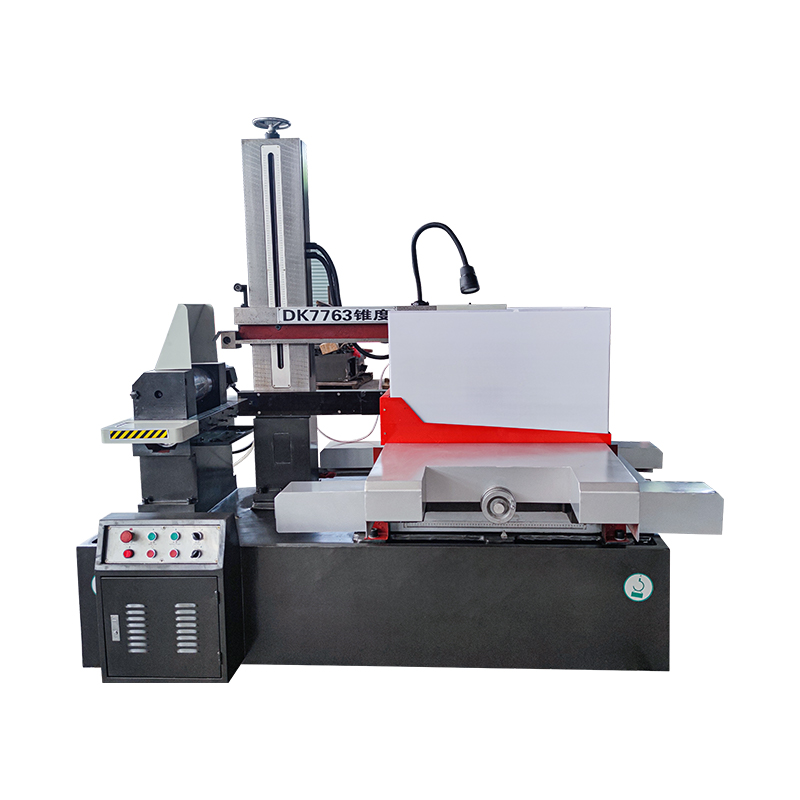

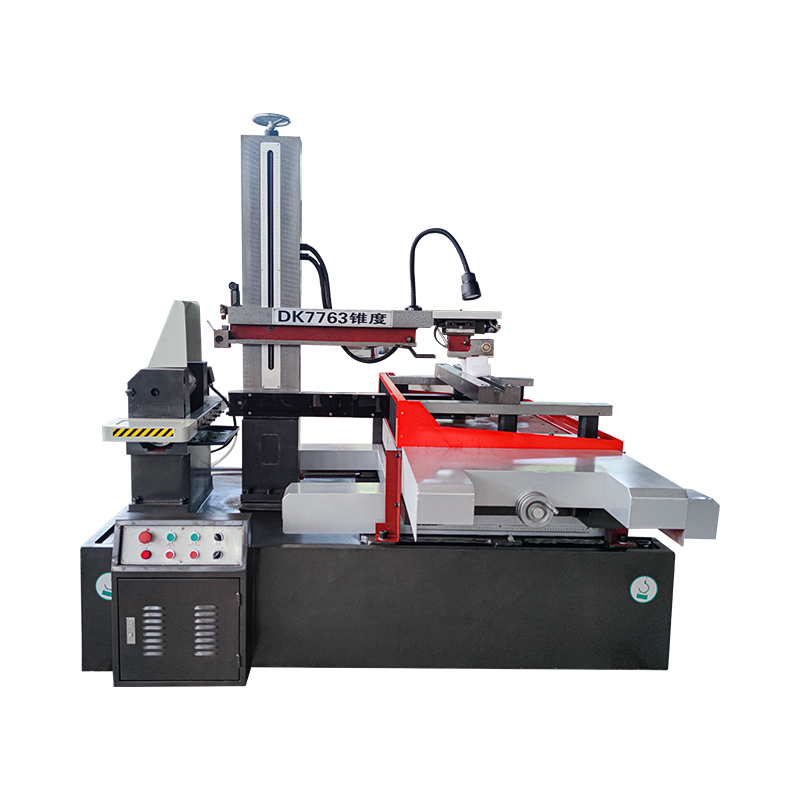

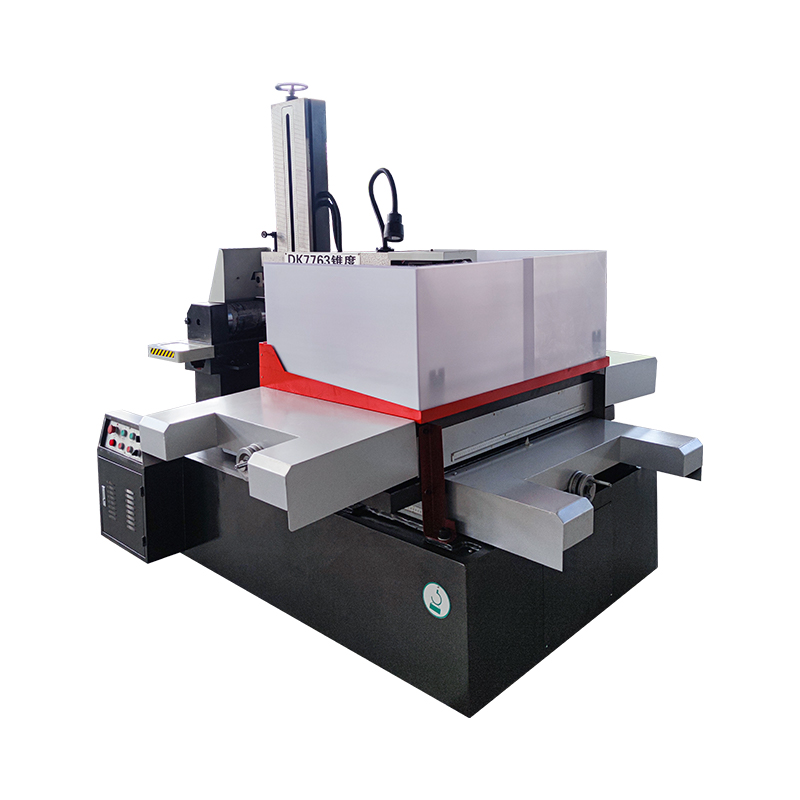

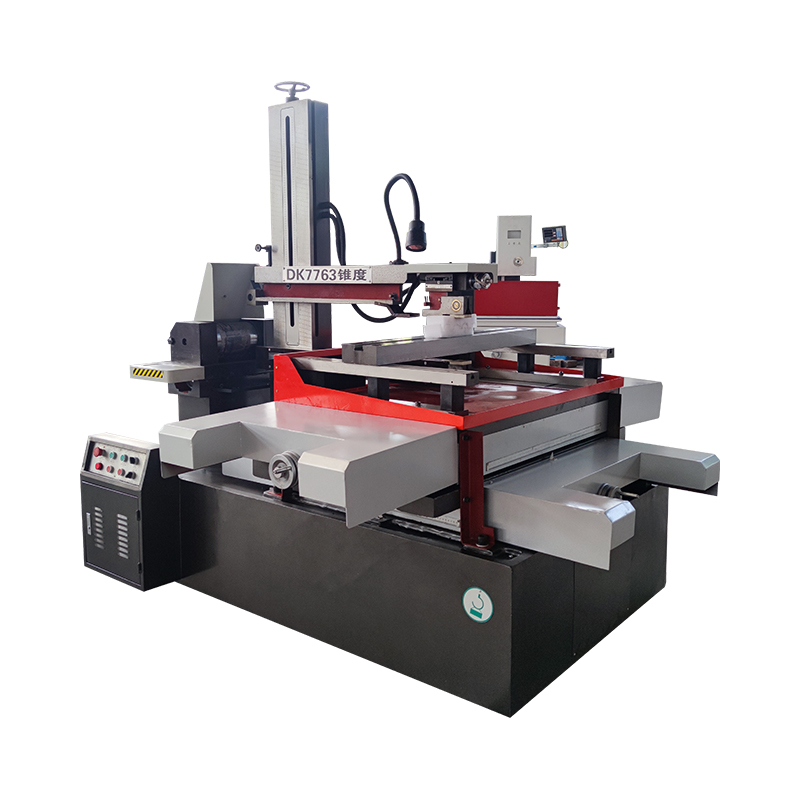

DK7763 غير قياسي F Model AZ الحماية الزائدة CNC سلك EDM القطع عالي السرعة

إدخال DK7763 غير قياسي F Model AZ AZ CROTRENT CRNC CROMER EDM عالي السرعة-حل متطور مصمم لتلبية احتياجات الآلات الأكثر تطلبًا. تم تصميم آلة EDM للأسلاك CNC المتقدمة (Machining Electrical Machining) من أجل الدقة والكفاءة والموثوقية ، مما يجعلها خيارًا مثاليًا لمختلف التطبيقات الصناعية.

يتميز DK7763 بهيكل قوي يضمن الاستقرار والدقة أثناء عمليات القطع عالية السرعة. يدل تسمية نموذج F غير القياسية على إمكانات التخصيص المحسّنة ، مما يسمح بتصميمه بمتطلبات إنتاج محددة. يعد نظام الحماية الزائدة من AZ ميزة بارزة ، حيث يوفر السلامة وحماية الماكينة من الأحمال الزائدة الكهربائية ، وبالتالي تمديد عمره وخفض تكاليف الصيانة.

مزودًا بعناصر تحكم CNC ، يوفر DK7763 دقة لا مثيل لها وسهولة الاستخدام. يتم استكمال إمكانات القطع عالية السرعة بمحرك مؤازر قوي وفعال ، مما يضمن عمليات سلسة وسريعة. يدعم الماكينة التخفيضات المعقدة والمعقدة ، مما يجعلها مناسبة لتصنيع مكونات الدقة في الصناعات مثل الطيران والسيارات والإلكترونيات.

يتميز DK7763 أيضًا بواجهة مستخدم بديهية ، مما يجعلها في متناول مشغلي مستويات المهارات المختلفة. يحافظ نظام التبريد والترشيح المتقدم على ظروف التشغيل ، مما يضمن أداء ثابت ومخرجات عالية الجودة. مع مزيج من الابتكار والسلامة والأداء ، فإن جهاز القطع عالي السرعة DK7763 DK7763

اتصل بنا

Jiangsu Chuangwei CNC Machine Tool Co. ، Ltd.

المعلمات الفنية الرئيسية

1. أبعاد Workbench: 1580 × 980mm
2. الحد الأقصى لسمك القطع: 600 ملم
3. الحد الأقصى للتفتق: 6º/80mm
4. الحمل الأقصى: 2500 كجم
5. x ، y محور إحداثيات السفر: 800 × 1200mm
6. سرعة تشغيل سلك المحرك: 11 م/ث
7. طاولة العمل تحريك الدهون المكافئة: 0.001mm
8. سائل العمل: DK-1 ، DK-4 Nanguang
9. إمدادات الطاقة: 380V.50Hz (220 فولت 50 هرتز)
10. استهلاك طاقة الماكينة: <2kva
11. وزن الجهاز الرئيسي: 5500 كجم
12. أبعاد الماكينة الرئيسية: 3000 × 2400 × 1800
13. دقة المعالجة: وفقًا لمعيار GB/T7926-2015.
14. الخشونة السطحية الأمثل RA≤2.5um.

خصائص الأداء

1. سرير الماكينة مصنوع من صب الرمال الراتنج ، والذي له تشوه صغير وقوة عالية بعد التهدئة الثانوية.
2. إنه يحتوي على خصائص الأداء المستقر ، وطاقة الناتج العالية ، وسرعة القطع السريعة ، والتشطيب السطحي العالي ، وفقدان سلك الموليبدينوم المنخفض. فقدان سلك الموليبدينوم المنخفض للغاية يقلل بشكل كبير من تكاليف المعالجة.
3. البرمجة المتكاملة والتحكم: يمكن تحويل الرسومات المعقدة إلى رسومات DXF من خلال CAD ، ويمكن تتبع الرسومات المعالجة في الوقت الفعلي ، ويمكن عرض حالات المعالجة المتعددة. كما أن لديها ذاكرة فشل الطاقة ، وتراجع الدائرة القصيرة ، وحماية كسر الأسلاك ، والإغلاق التلقائي ، ودوران الزاوية التعسفية.
4- يتم استخدام العاكس المخصص لقطع الأسلاك للعلامة التجارية للتحكم في محرك النقل السلكي ، مع تنظيم السرعة بدون خطوة ، وتخفيف التلامس مع مفتاح التعريفي. لا يوجد أي تدخل شرارة أثناء التخفيف ، ولا ضوضاء تخفيف ، ويعمل المحرك بسلاسة ، مما يحسن موثوقية وسلامة أداة الآلة.

نظرة عامة على الآلة

المبدأ الأساسي لقطع سلك EDM هو استخدام قطب الأداة لإجراء تصريف النبض على قطعة العمل لتحقيق المعالجة. لا يتطلب قطع سلك EDM إنتاج أقطاب تشكيل ، ويستخدم سلكًا معدنيًا رفيعًا (عادة ما يسمى سلك الموليبدينوم) كقطب للأداة. يتم توصيل القطب الإيجابي لمصدر طاقة النبض إلى قطعة العمل ، ويتم توصيل القطب السلبي بسلك الموليبدينوم ؛ يتحرك سلك الموليبدينوم ذهابًا وإيابًا بسرعة معينة ، ويدخل باستمرار ويترك منطقة التفريغ ؛ في الوقت نفسه ، يتم رش وسط سائل بين سلك الموليبدينوم وقطعة العمل. طالما أن المشغل يتحكم بشكل فعال في سرعة ومسار حركة سلك الموليبدينوم على قطعة العمل ، يمكن قطع الشكل المطلوب وحجم قطعة العمل. يتشكل مسار حركة الشغل من خلال محرك اثنين من المحركات السالبين في الاتجاهات الرأسية والأفقية) يتحركان في اتجاهات X و Y.
تتكون الماكينة الرئيسية لأداة Machine CNC CNC CNC CNC من سرير ، وجهاز عمل ، وجهاز تغذية الأسلاك ، ورف الأسلاك ، وخزان سائل التبريد ، والأدوات الكهربائية للآلة ، والملحقات والمكونات الأخرى. يعتمد على السرير ، ويتم تثبيت جهاز التغذية الأسلاك ، وجهاز تغذية الأسلاك ، ورفق السلك على نفس السطح الأساسي للسرير.
يتم تقديم ما يلي بشكل منفصل:
1) السرير
السرير عبارة عن جزء من الحديد الزهر الرملي على شكل صندوق ، وهو عبارة عن هيكل صب لا يتجزأ. يتم تثبيت الجزء العلوي مع طاولة عمل ، أسطوانة تخزين الأسلاك ، رف الأسلاك ، الإضاءة والأجزاء الأخرى.
2) طاولة العمل
يتكون Workbench بشكل أساسي من سطح Workbench ، ولوحة السحب الوسطى ، ومسمار الكرة وصندوق تروس السرعة. تعتمد الحركة الطولية والمستعرضة لوحية السحب على هيكل دليل الكرة ، ومحرك السائر يدفع المسمار من خلال زوجين من التروس المضادة للركود لتحقيق حركة Workbench. يمتلك برغي الكرة مزايا دقة انتقال العدوى والكفاءة العالية والحياة الطويلة.
3) جهاز النقل السلكي
يتكون أسطوانة تخزين الأسلاك من اسطوانة جدران رقيقة الجدران. يدفع المحرك أسطوانة تخزين الأسلاك للتدوير من خلال الموصل ، وتأتي الحركة المتبادلة لطبقة تخزين الأسلاك من المسمار بعد تغيير سرعة التروس لقيادة لوحة سحب جهاز النقل السلكي.
يتم التحكم في العكس المتكرر لطبق السحب أسطوانة تخزين الأسلاك بواسطة مجموعة من مفاتيح التحريض. الهيكل بسيط والعملية حساسة. تم تجهيز كتل الاصطدام اليسرى واليمنى بأجهزة السلامة الزائدة. عندما يفشل مفتاح التعريفي في تغيير الاتجاه ، يتم قطع تيار محرك النقل السلكي.
4) رف الأسلاك
يشبه سلك الموليبدينوم حزام الإرسال المغلق ، وهو مدفوع بواسطة الأسطوانة المتعرجة للعمل ذهابًا وإيابًا. يتم لف عجلة السلك وزوج من عجلات التوجيه الرئيسية بواسطة سلك الموليبدينوم ويتم تشغيله في دورة.
تتبنى عجلة الدليل قسمًا مغلقًا من سلك الموليبدينوم رأسياً.
5) دبابة سائل التبريد
تقدم مضخة المياه سائل العمل إلى منطقة المعالجة. تتراكم الرواسب في صندوق الأوساخ ويجب تنظيفها بانتظام. يستخدم سائل التبريد العامل DX-1 Saponified Liquid.
6) الملحقات
① المشبك: يتم استخدام مجموعة من المشابك لإصلاح اللوحة المسطحة أو قطعة العمل الأسطوانية ، ويتم تثبيت المشبك على طاولة العمل مع المسمار من النوع T.
② كرنك: يستخدم للف السلك لتدوير أسطوانة تخزين الأسلاك.
③ عجلة تشديد الأسلاك: تستخدم لتشديد سلك الموليبدينوم يدويًا.

PREV: DK7763 غير قياسي F Model AZ PROPPOINT معالجة CNC سلك الجهاز EDM عالي السرعة
NEXT:DK77120 غير قياسي F Model AZ AZ عالية الأداء مزود الطاقة CNC سلك EDM القطع عالية السرعة

أبق على اتصال

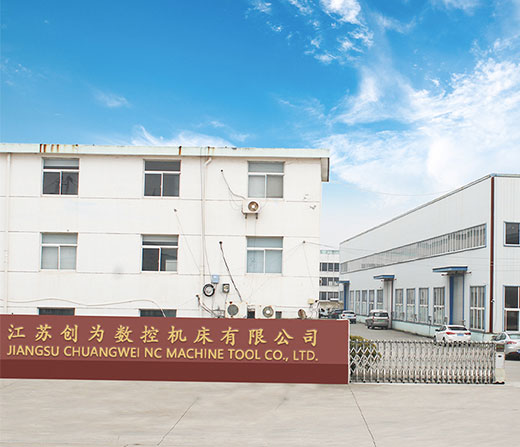

معلومات عنا
