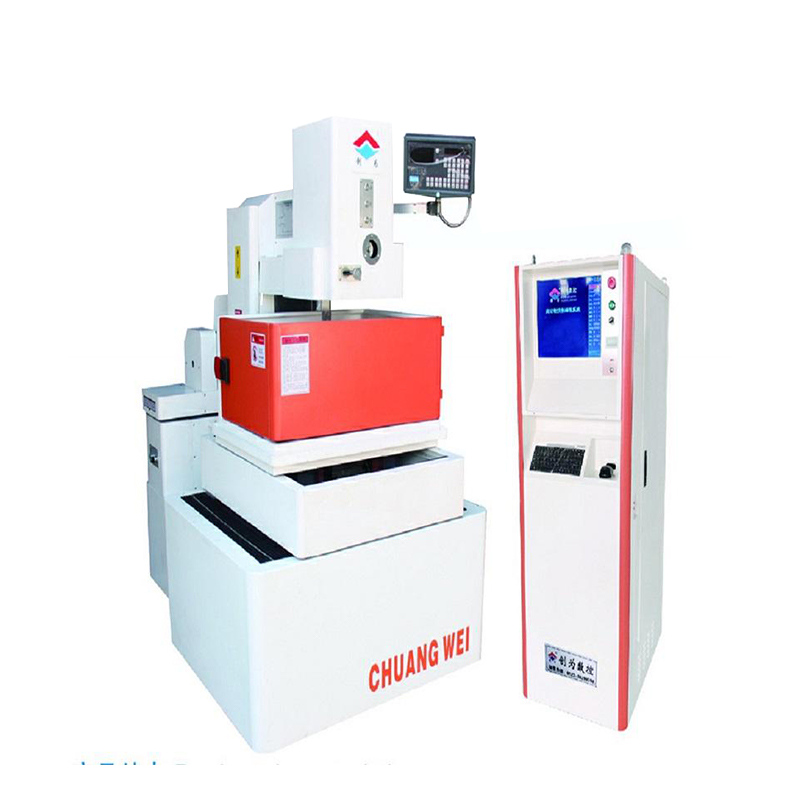

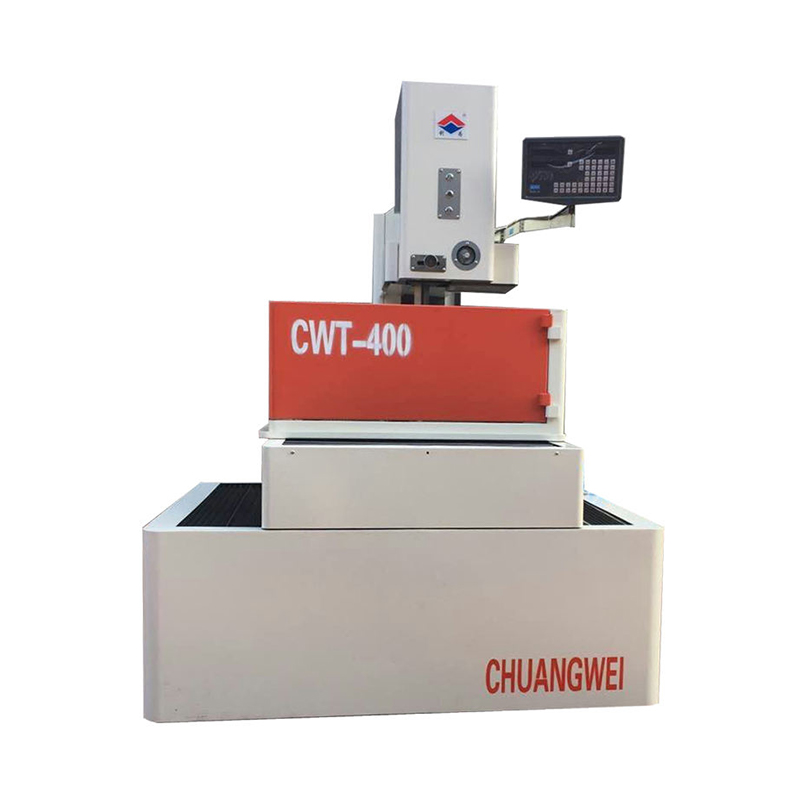

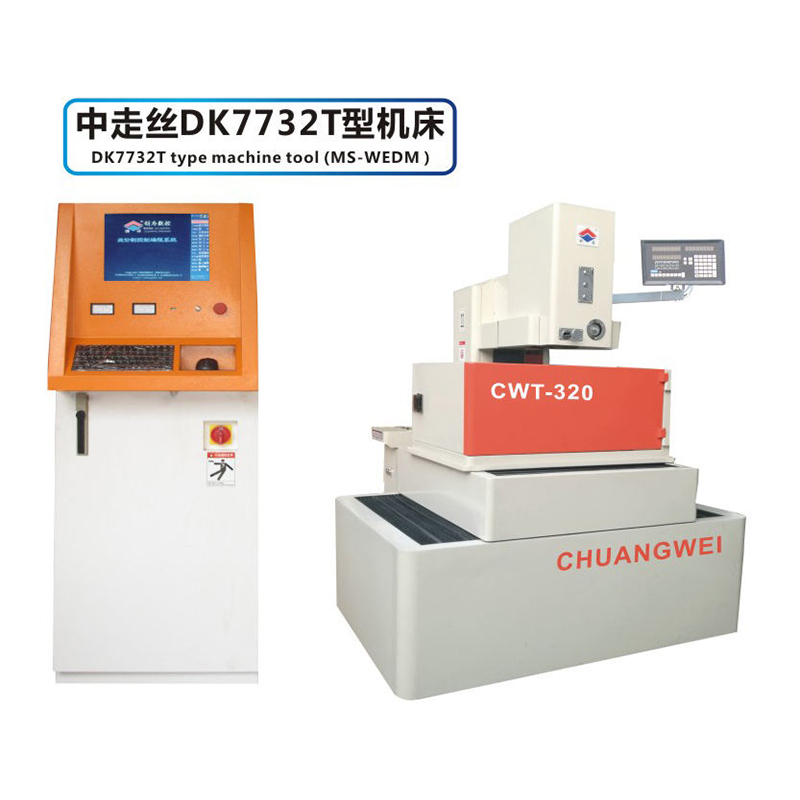

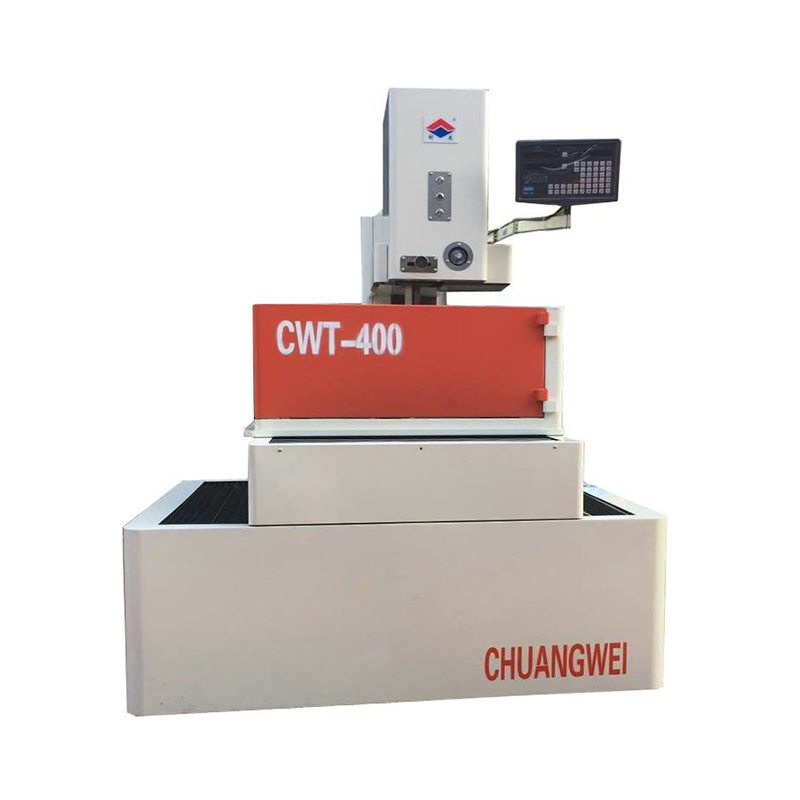

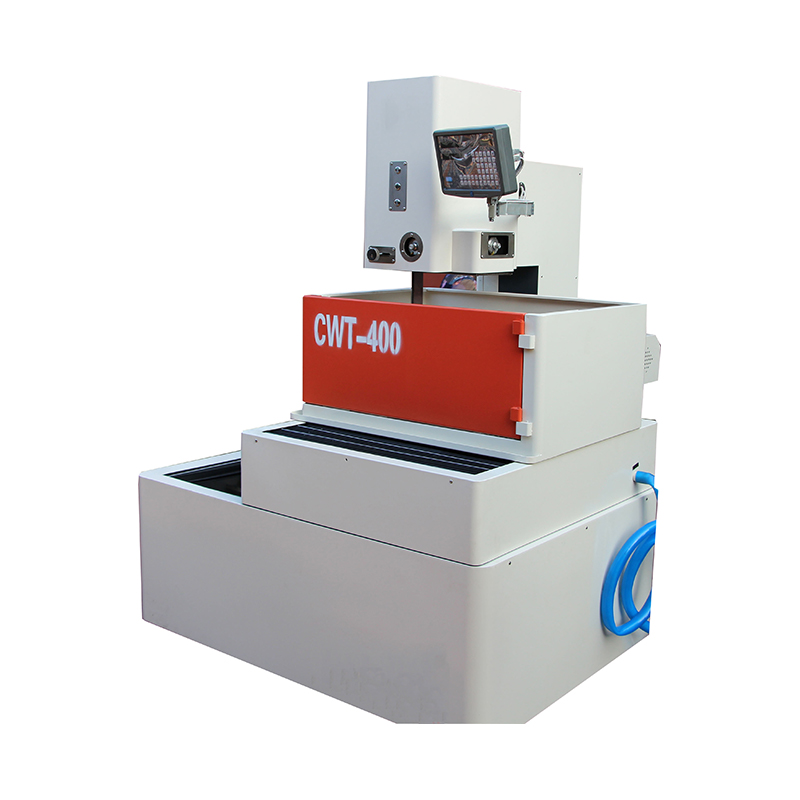

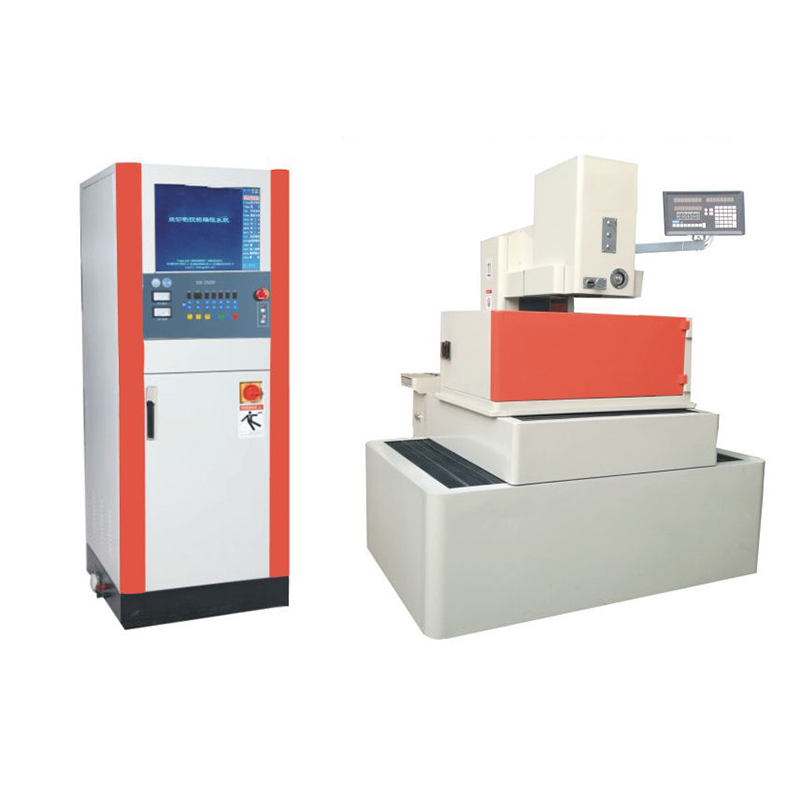

DK7732 T-ty-type servo مضادات الرئة CNC سلك EDM قطع السرعة متوسطة السرعة

تعد آلة القطع المتوسطة السرعة DK7732 T-type Servo المضادة للرجال CNC الأسلاك المتوسطة السرعة ، وهي أداة حديثة مصممة للدقة والكفاءة في صناعة التصنيع. يضم هذه الآلة تقنية متطورة للتحكم في المؤازرة ، وتضمن أداء مكافحة الرنين ، مما يقلل بشكل كبير من الاهتزاز وتعزيز دقة القطع. إن القدرة المتوسطة السرعة تتجاوز توازنًا مثاليًا بين السرعة والدقة ، مما يجعلها مثالية لمجموعة متنوعة من مهام القطع المعقدة.

يضم DK7732 بنية قوية مع تصميم من النوع T ، مما يوفر الاستقرار والصلابة المعززة. إن نظام EDM الأسلاك عالي الجودة قادر على إنتاج تخفيضات معقدة ومفصلة مع تناسق ملحوظ. نظام التحكم في CNC سهل الاستخدام ، ويوفر تشغيلًا بديهيًا ووظائف شاملة لتلبية احتياجات الآلات المتنوعة.

مزود بمولد عالي الأداء ، يوفر الماكينة الانتهاء من السطح والدقة. يضمن نظام التبريد المبتكر أداءً ثابتًا ويطيل عمر الماكينة. بالإضافة إلى ذلك ، يتضمن DK7732 نظام ترشيح متقدم ، والحفاظ على بيئة عمل نظيفة وتقليل متطلبات الصيانة.

مثالي للتطبيقات في مجال الفضاء والسيارات والهندسة الدقيقة ، تبرز آلة EDM من نوع DK7732 T-type من النوع T-type من نوع CNC EDM من أجل موثوقيتها ودقيقتها وميزاتها التكنولوجية المتقدمة. إنه الحل المثالي للمصنعين الذين يسعون إلى تعزيز الإنتاجية وتحقيق نتائج عالية الجودة.

اتصل بنا

Jiangsu Chuangwei CNC Machine Tool Co. ، Ltd.

وصف بنية المنتج

1. سرير أداة الآلة: يعتمد بنية T-Type Duplex Box ؛ تربط أضلاع بنية الحمل الرئيسية النقل ، رف الأسلاك ، السطح المرجعي للنقل السلكي ، وتشكيل كلها مستقرة من خطوط T-type والأسطح والأجسام البلاستيكية المستقرة ، وضمان شغف الصب الرملي البلاستيكي ، وزيادة ثبات الجسم من جسم الماكينة الكلي.
2. جزء النقل منضدة العمل: تعتمد النقل على بنية ضلع صلبة مقعرة ومحدب على شكل حقل ، بنية تنظيمية للرمال البلاستيكية ، ليس من السهل إنتاج أخطاء الشكل (التشوه). تم تصميم برغي الكرة والدليل الخطي ليتم تثبيته على نفس المستوى المرجعي الأساسي لتحسين دقة موضع التجميع والتخلص من أخطاء التجميع (.
3. جزء رف الأسلاك: يستخدم العمود بنية مربع من النوع C. الجزء العلوي من العمود من النوع C (رف السلك العلوي) وجسم رف السلك السفلي عبارة عن رفوف سلكية ثابتة نسبيًا ، وهي صلبة وليس سهلة الصدى ؛ تضمن آلية نابض الضغط العددية لتجميع عجلة السلك التوازن التوازن في سلك الموليبدينوم ؛ تستخدم آلية رفع قضيب المربع مربعة ترس دودة ، وآلية ترس حلزونية ودليل 900 فولت ، ومقطعة منزلق على شكل حرف V لتشديد وقفل ، والتي يمكن أن تعدل بشكل موثوق وسائد ارتفاع القطع (كهربائيًا) ؛ يتكون جهاز رذاذ الماء العلوي من لوحة رش الماء ودليل سلكي ، يتم توصيله بقضيب قضيب التوجيه المربع لتثبيت اهتزاز سلك الموليبدينوم ويساعد لوحة رذاذ الماء العلوي على رش المبرد تمامًا على جزء المعالجة. .

المعلمات الميكانيكية

1. طاولة العمل حجم الجدول: 900 × 600 مم
2. الحد الأقصى X/Y محور السفر: 500 × 630 مم
3. الحد الأقصى للمحور z: 300 مم
4. المحور القابل للبرمجة: x/y/u/v أربعة محاور (أربعة صلات)
5. برغي كرة محور x/y (الدقة): برغي الكرة
6. دليل محور X/Y (الدقة): الشريحة الخطية
7. دقة المعالجة: وفقًا لـ JB_T 11999.1-2014 معيار
8. سرعة تغذية السلك: 0-11 م/ث
9. أبعاد أداة الآلة: 1980 × 1600 × 2000
10. أداة الأداة الآلية: 3400 كجم
11. حمولة الجدول القصوى: 1200 كجم
12. الحد الأقصى لحجم الشغل: 900 × 550 × 400
13. التكوين القياسي لنظام الطاقة: 380V ± 10 ٪/50Hz
14. طاقة الإدخال: 2 كيلوواط
15. الحد الأقصى للمعالجة الحالية: 8A
16. العرض: 15 "شاشة LCD ملونة
17. يستخدم محرك ACIS Servo X و Y Servo X Servo Drive ، والذي يتمتع بدقة معالجة أكثر استقرارًا ودقة قصاصة أعلى.
18. طريقة البرمجة: CAD/CAM/ISO
