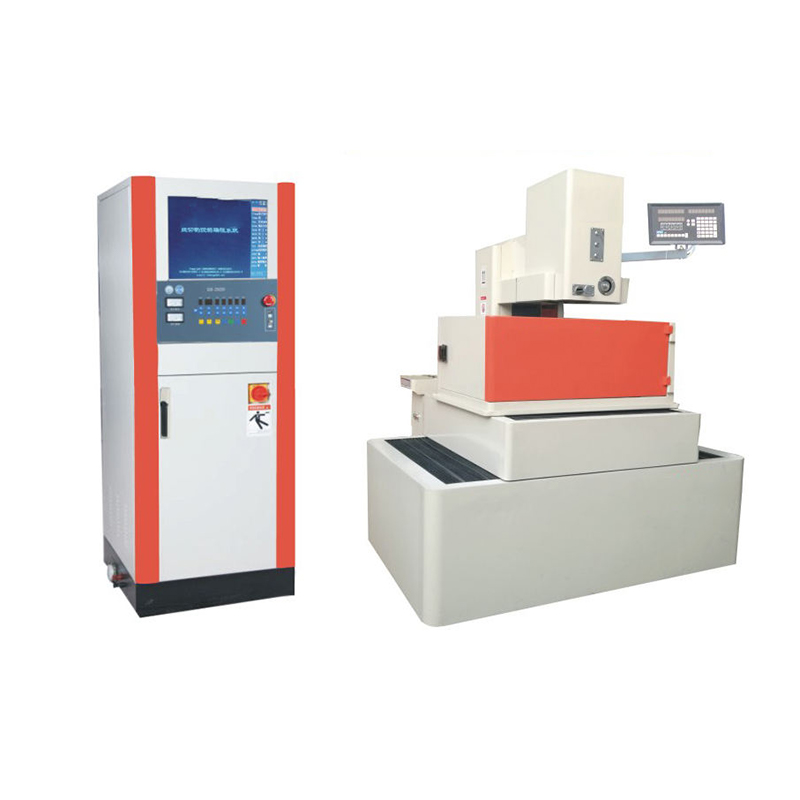

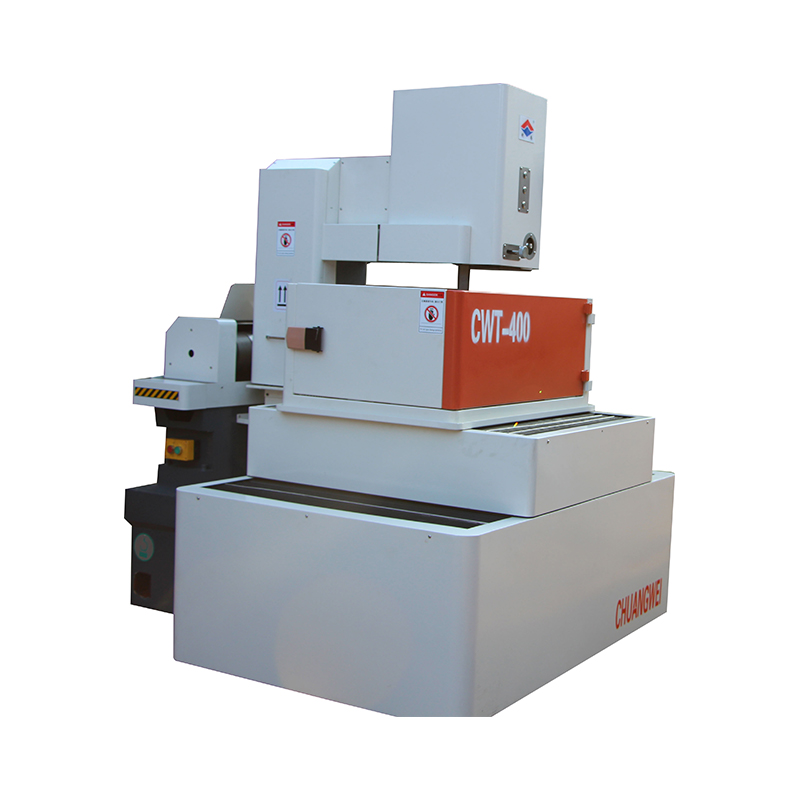

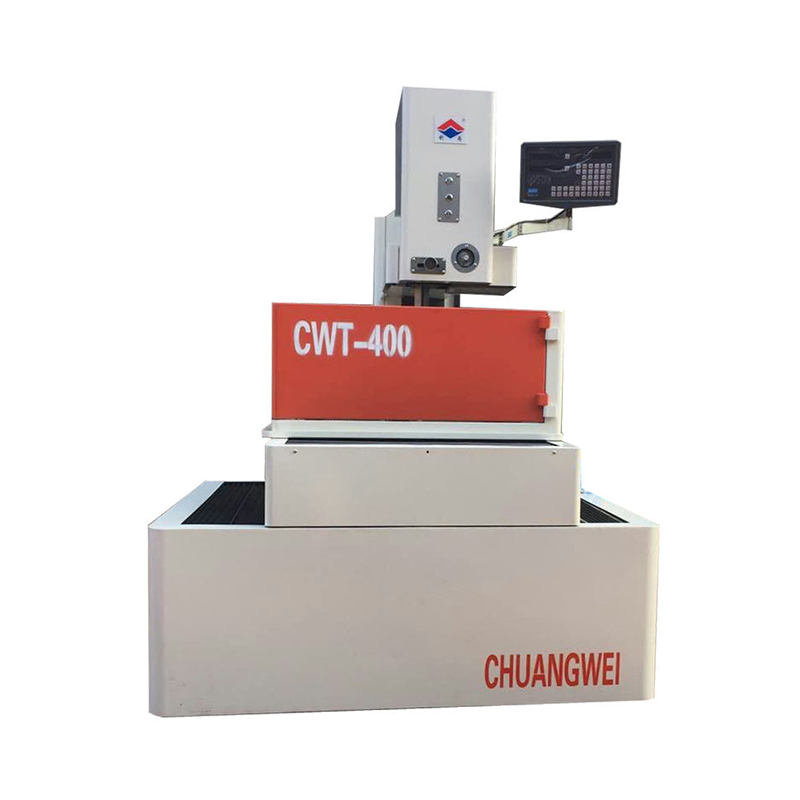

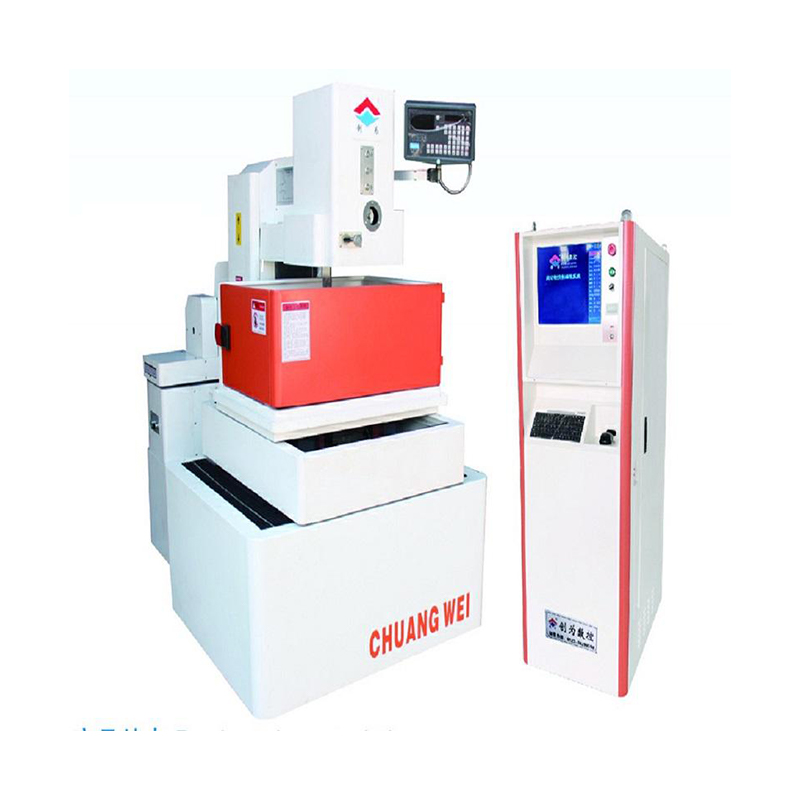

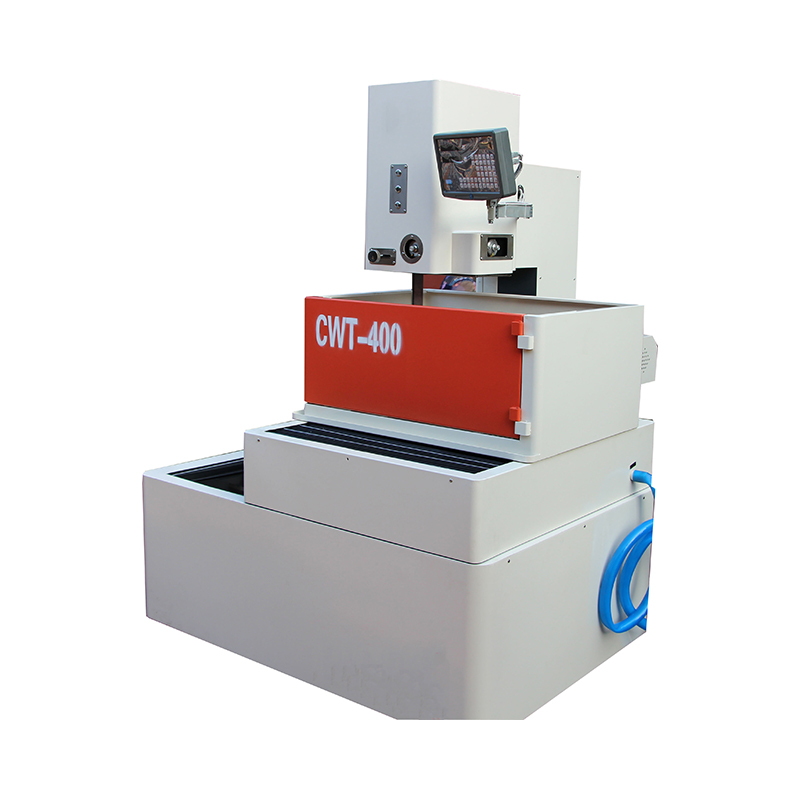

DK7740 T-ty-type servo حماية مغلقة بالكامل CNC سلك EDM متوسطة السرعة قطع السرعة

إدخال جهاز DK7740 T-type Servo حماية CNC CNC الأسلاك EDM متوسطة السرعة ، وهي مثال للهندسة الدقيقة والتكنولوجيا المتقدمة. تم تصميم هذه الآلة الحديثة لتلبية احتياجات القطع عالية الدقة لمختلف الصناعات ، بما في ذلك الفضاء والسيارات وتصنيع القوالب.

يتميز DK7740 بهيكل قوي من النوع T ، مما يضمن الاستقرار والصلابة أثناء التشغيل. لا يعزز تصميمه المرفق بالكامل السلامة فقط من خلال حماية المشغلين من عملية القطع ولكن أيضًا يقلل من التلوث البيئي ، مما يجعله مثاليًا لبيئات التصنيع النظيفة والمسيطر عليها.

مزود بمحرك مضاعفات عالي الأداء ، يوفر آلة EDM CNC دقة وتكرار استثنائية ، مما يجعله مثاليًا لقطاعات العمل المعقدة والمفصلة. إن إمكانية القطع المتوسطة السرعة تحقق توازنًا بين السرعة والدقة ، مما يسمح بإنتاج فعال دون المساس بالجودة.

يضمن نظام التحكم في CNC المتقدم في DK7740 تشغيل سهلة الاستخدام ، مع البرمجة البديهية والمراقبة في الوقت الفعلي لعملية القطع. هذا يعزز الإنتاجية ويقلل من وقت التوقف ، مما يجعلها خيارًا موثوقًا لخطوط الإنتاج عالية الطلب.

دمج المكونات من الدرجة العليا وتصميم متطور ، يضع جهاز القطع المتوسطة السرعة DK7740 T-type حماية محاطة بالكامل بحماية من CNC EDM معايير جديدة في هذه الصناعة ، مما يعد بأداء ومتانة لا مثيل له لتلبية جميع احتياجاتك الدقيقة. .

اتصل بنا

Jiangsu Chuangwei CNC Machine Tool Co. ، Ltd.

وصف بنية المنتج

1. سرير أداة الآلة: يعتمد بنية T-Type Duplex Box ؛ تربط أضلاع بنية الحمل الرئيسية النقل ، رف الأسلاك ، السطح المرجعي للنقل السلكي ، وتشكيل كلها مستقرة من خطوط T-type والأسطح والأجسام البلاستيكية المستقرة ، وضمان شغف الصب الرملي البلاستيكي ، وزيادة ثبات الجسم من جسم الماكينة الكلي.
2. جزء النقل منضدة العمل: تعتمد النقل على بنية ضلع صلبة مقعرة ومحدب على شكل حقل ، بنية تنظيمية للرمال البلاستيكية ، ليس من السهل إنتاج أخطاء الشكل (التشوه). تم تصميم برغي الكرة والدليل الخطي ليتم تثبيته على نفس المستوى المرجعي الأساسي لتحسين دقة موضع التجميع والتخلص من أخطاء التجميع (.
جزء رف الأسلاك: يستخدم العمود بنية مربع من نوع C. الجزء العلوي من العمود من النوع C (رف السلك العلوي) وجسم رف السلك السفلي عبارة عن رفوف سلكية ثابتة نسبيًا ، وهي صلبة وليس سهلة الصدى ؛ تضمن آلية نابض الضغط العددية لتجميع عجلة السلك التوازن التوازن في سلك الموليبدينوم ؛ تستخدم آلية رفع قضيب المربع مربعة ترس دودة ، وآلية ترس حلزونية ودليل 900 فولت ، ومقطعة منزلق على شكل حرف V لتشديد وقفل ، والتي يمكن أن تعدل بشكل موثوق وسائد ارتفاع القطع (كهربائيًا) ؛ يتكون جهاز رش الماء العلوي من لوحة رش الماء ودليلًا سلكيًا ، يتم توصيله أسفل قضيب التوجيه المربع لتحقيق استقرار اهتزاز سلك الموليبدينوم ومساعدة لوحة رذاذ الماء العلوي في رش المبرد تمامًا على جزء المعالجة. .

المعلمات الميكانيكية

1. طاولة العمل حجم السطح: 540 × 780mm
2. الحد الأقصى X/Y محور السفر: 500 × 400 مم
3. الحد الأقصى للسفر المحور Z: 200 مم
4. طاقة الإدخال: 2 كيلوواط
5. برغي كرة محور x/y (الدقة): قطر 32 مم الملعب 4 مم
6. دليل محور X/Y (الدقة): دليل خطي
7. خشونة السطح: قطع متعددة RA 1.1UM
8. سرعة تغذية السلك: 0-11 م/ث (تنظيم السرعة بدون خطوة)
9. أقصى سرعة للمعالجة: 100 مم مربع/دقيقة (سمك GR12-40 مم)
10. الحد الأقصى لسعة الحمل من الجدول: 600 كجم
11. الحد الأقصى لحجم الشغل: 700 × 460 × 450
12. التكوين القياسي لنظام الطاقة: 380V ± 10 ٪/50Hz
13. يستخدم محرك محور Servo X و Y نظام محرك AC Servo الشهير المستوردة ، والذي يتمتع بدقة معالجة أكثر استقرارًا ودقة قطع متعددة أعلى.
14. الحد الأقصى للمعالجة الحالية: 6 أ
15. العرض: 15 "شاشة LCD ملونة
16. المحور القابل للبرمجة: x/y/u/v
