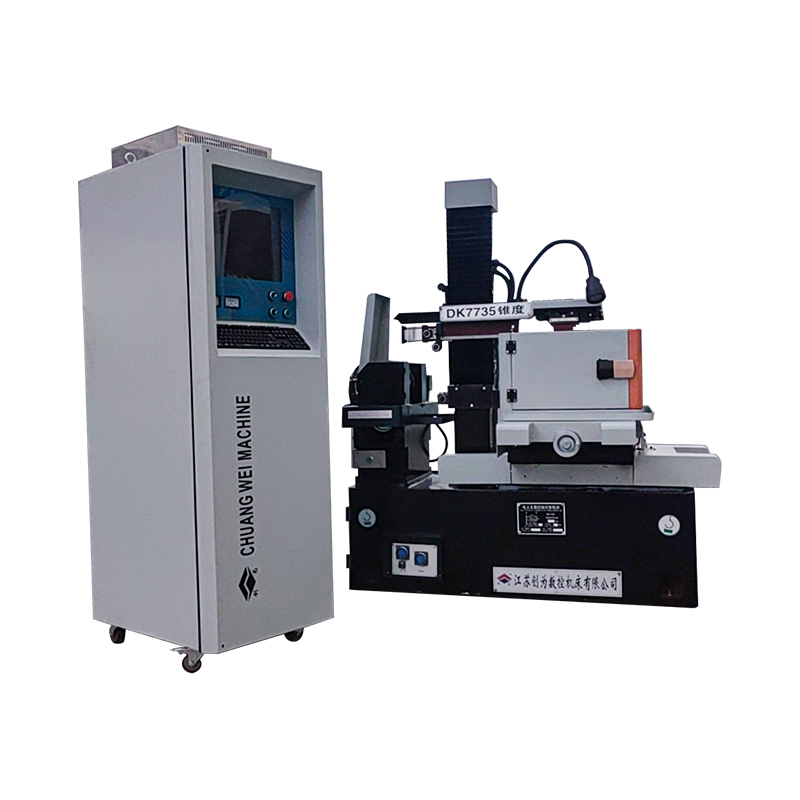

DK7745FZ عالي الدقة السائر CNC EDM آلة قطع الأسلاك

1 、 يتكون سرير الماكينة من صب الرمال الراتنج ، بعد أن يكون التشوه الثاني المتدهور صغيرًا ، وقوة عالية.
2 、 بأداء مستقر ، طاقة إخراج عالية ، سرعة القطع السريعة ، الانتهاء من السطح العالي ، فقدان انخفاض في سلك الموليبدينوم ، وهلم جرا. فقدان سلك الموليبدينوم المنخفض للغاية ، مما يقلل بشكل كبير من تكاليف المعالجة.
3. تكامل البرمجة والتحكم: يمكن تحويل الرسومات المعقدة إلى DXF بواسطة CAD ، وتتبع في الوقت الفعلي للرسومات المعالجة ، ومجموعة متنوعة من عروض حالة المعالجة ، ولكن لديها أيضًا ذكرى من انقطاع التيار الكهربائي ، وظهر الدائرة القصيرة ، وحماية الأسلاك المكسورة ، والاغلاق التلقائي ، والوفاء بالزاوية التعسفية ، وغيرها من الوظائف.
4. اعتماد محول تردد خاص لقطار العلامة التجارية للتحكم في محرك النقل السلكي ، وتنظيم سرعة متغير بلا حدود ، مع عكس مفتاح التعريفي بدون تلامس ، لا تداخل شرارة عند الانعكاس ، لا توجد ضوضاء عكسية ، تشغيل ناعم ، وتحسين الموثوقية وسلامة أداة الماكينة. $$.

المبدأ الأساسي لقطع سلك EDM هو استخدام قطب الأداة لإفرازات النبض على قطعة العمل لتحقيق المعالجة ، لا تحتاج معالجة قطع الأسلاك EDM إلى صنع قطب القطب ، واستخدام الأسلاك المعدنية الدقيقة (عادة ما يسمى سلك Molybdenum) كقطب للأداة. يتم توصيل القطب الإيجابي لمصدر طاقة النبض إلى قطعة العمل ، ويتم توصيل القطب السلبي بسلك الموليبدينوم ؛ يتحرك سلك الموليبدينوم ذهابًا وإيابًا بسرعة معينة ، ويدخل باستمرار ويخرج من منطقة التفريغ ؛ في الوقت نفسه ، يتم رش وسط سائل بين سلك الموليبدينوم وقطعة العمل. طالما أن المشغل يتحكم بشكل فعال في سرعة ومسار حركة سلك الموليبدينوم نحو قطعة العمل ، يمكن قطع الشكل المطلوب وحجم قطعة العمل. يتشكل مسار حركة الشغل من خلال حركات X و Y لجدول الإحداثيات (محركان لخطو يسيطران في الاتجاهات الطولية والمستعرضة).
تتكون الماكينة الرئيسية لأداة قطع الأسلاك CNC CNC CNC من سرير وطاولة عمل وجهاز نقل سلكي وجهاز سلكي وخزان سائل التبريد والأجهزة الكهربائية للآلة والملحقات والمكونات الأخرى. يعتمد على السرير ، ويتم تثبيت الطاولة وحامل الأسلاك وإطار الأسلاك على نفس السطح الأساسي للسرير.
يتم تقديم ما يلي بشكل منفصل:
1） السرير
السرير عبارة عن مكواة من الرمال الرملية من نوع الصندوق ، وهو عبارة عن هيكل كامل لصب ، والذي يتم تركيب الجزء العلوي منه على أسطوانة تخزين الأسلاك ، والإطار السلكي ، والإضاءة ، والمكونات الأخرى.
2） جدول العمل
يتكون طاولة العمل بشكل أساسي من طاولة عمل ، ولوحة السحب الوسطى ، وبرغي الكرة ، وصندوق التروس السرعيات المتغير ، وما إلى ذلك. تعتمد الحركة الطولية والمستعرضة لوحة السحب على هيكل دليل الكرة ، على التوالي ، من خلال محرك الخطوط من خلال أزواج من مسامير تروس التراجع العكسي لتحقيق حركة طاولة العمل. يمتلك برغي الكرة مزايا دقة انتقال عالية ، وكفاءة عالية ، وعمر طويل.
(3) جهاز نقل الحرير
تتكون أسطوانة تخزين الأسلاك من أسطوانة جوفاء رقيقة الجدران. المحرك عبر الموصل لقيادة دوران أسطوانة التخزين ، في حين أن حركة التجميع في أسطوانة التخزين من سرعة التروس بعد المسمار لقيادة لوحة سحب جهاز النقل السلكي.
يتم التحكم في تغيير الاتجاه المتكرر في لوحة سحب أسطوانة تخزين الأسلاك بواسطة مجموعة من المفاتيح الاستقرائية ، وهي بسيطة وحساسة في التشغيل ، وتم تجهيز المصدات اليمنى واليسرى بجهاز تأمين على الحمل الزائد ، الذي يقطع التيار من محرك النقل السلكي عندما يفشل المفتاح الاستقرائي في تغيير الاتجاه.
4） سلكية
يشبه سلك الموليبدينوم حزام محرك مغلق ، مدفوعًا بكرة للعمل ذهابًا وإيابًا ، وصفوف من العجلات وزوج من العجلات الرائدة بواسطة سلك الموليبدينوم ملفوف حول دورة التشغيل.
تتبنى عجلة الدليل قسمًا مغلقًا من سلك الموليبدينوم رأسياً.
5） دبابة سائل التبريد
ترسل مضخة المياه سائل العمل إلى منطقة المعالجة ، وتتراكم الخبث في المربع القذر ، والذي يجب تنظيفه بانتظام ، ويستخدم سائل التبريد العامل DX-1 Saponified Liquid.
6） الملحقات
① لاعبا اساسيا: مجموعات من التركيبات لإصلاح النموذج المسطح أو قطعة العمل الأسطوانية ، قسم المسمار لوحة الضغط ، مع مسامير من النوع T لإصلاح التثبيت على قابلية العمل.
② كرنك: يستخدم لرياح الحرير يدور أسطوانة تخزين الحرير.
③ عجلة سلك ضيقة: تستخدم للتوتر اليدوي لسلك الموليبدينوم.
