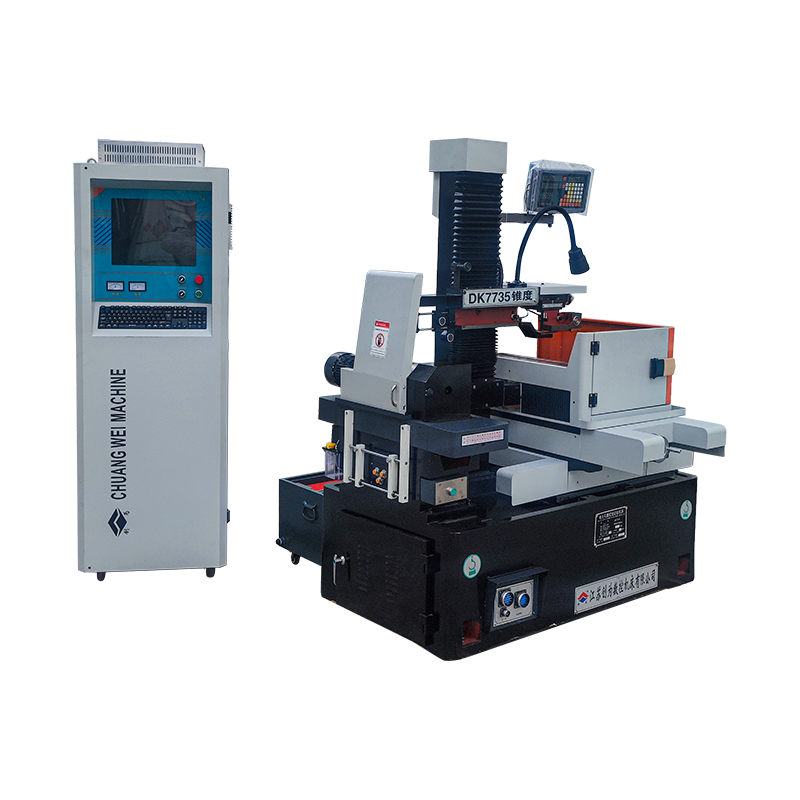

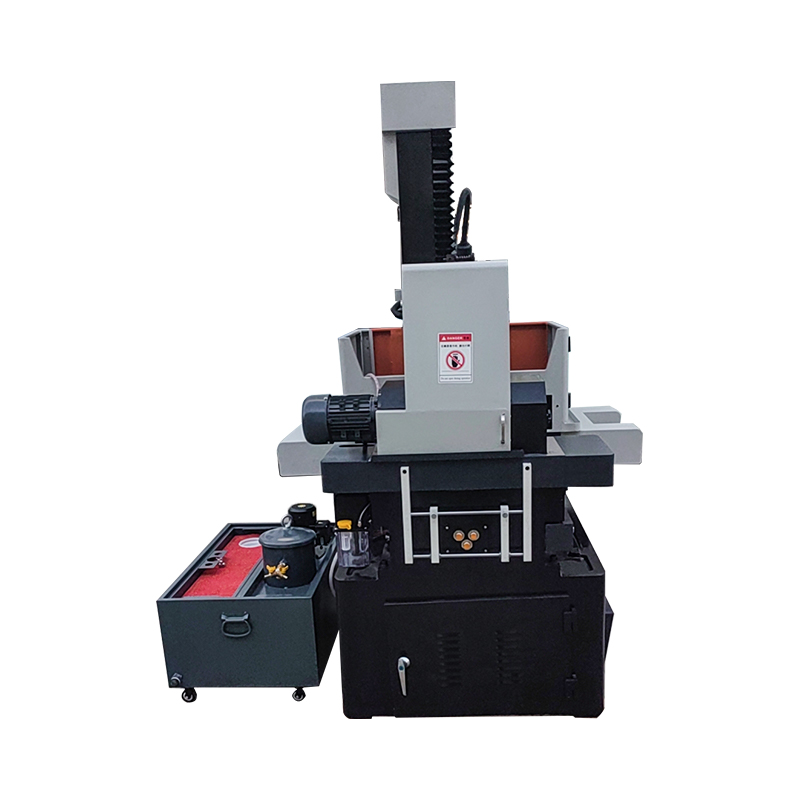

DK7735FZ خزان المياه عالي الضغط السائر CNC CNC EDM قطع الأسلاك

تعد آلة قطع الأسلاك EDM عالية الدقة DK7735FZ Machine CNC CNC EDM MACHERSION ARCLEERINGER AGCELD مصممة لعمليات قطع الأسلاك عالية الكفاءة. إنه يتميز بنظام محرك سائر متقدم يضمن التحكم الدقيق والتشغيل السلس ، وهو أمر بالغ الأهمية لمهام القطع المعقدة والمفصلة. يسهل تكامل خزان المياه عالي الضغط إزالة التبريد والحطام الفعال ، مما يعزز أداء الماكينة وطول العمر.

مجهزة بتقنية CNC (التحكم العددي للكمبيوتر) ، يسمح DK7735FZ بعمليات القطع الآلية والقابلة للبرمجة ، وضمان الاتساق وتقليل احتمال الخطأ البشري. هذه الآلة قادرة على التعامل مع مجموعة متنوعة من المواد الموصلة ، مما يجعلها متعددة الاستخدامات للتطبيقات الصناعية المتعددة ، بما في ذلك الفضاء والسيارات وتصنيع القوالب.

يضمن البناء القوي لـ DK7735FZ الاستقرار والمتانة ، حتى في ظل العملية المستمرة. توفر الواجهة سهلة الاستخدام ، إلى جانب البرامج القوية ، المشغلين سهولة الاستخدام والقدرة على تنفيذ أنماط القطع المعقدة مع الحد الأدنى من وقت الإعداد. تضمن ميزات السلامة مثل الإغلاق التلقائي وآليات إيقاف الطوارئ حماية المشغل وسلامة الماكينة.

DK7735FZ عالي الضغط خزان المياه السائر CNC CNC EDM قطع الأسلاك تبرز لدقة وموثوقيتها وكفاءتها ، مما يجعلها أداة أساسية للصناعات التي تتطلب حلول قطع الأسلاك عالية الجودة. .

اتصل بنا

Jiangsu Chuangwei CNC Machine Tool Co. ، Ltd.

وصف بنية المنتج

1 ، المبدأ الأساسي لمعالجة قطع الأسلاك EDM:
معالجة قطع الأسلاك EDM ، تصريف النبض بين سلك القطب وشغل العمل ، كما هو مبين في الشكل الأول. عند الوصول إلى نبض كهربائي ، تنتج بين سلك الإلكترود وشغل العمل تفريغ الشرارة ، في وسط قناة التفريغ ، تصل درجة الحرارة على الفور إلى 10000 ℃ أو أكثر ، وهي درجة حرارة عالية بحيث يذوب المعدن الشغل ، وذلك لتحقيق الغرض من قطع المعدن.

2 ، تكوين أداة الآلة:
تتكون الأداة الآلية بشكل أساسي من آلية نقل سلكية قابلة للتطبيق ، والإطار السلكي ، ونظام التحكم في نظام السوائل العاملة ، وأجزاء أخرى.
(1) العمل
يتم استخدام محمية العمل لمشاركة قطعة العمل المراد معالجتها ، لتحقيق معالجة التغذية التلقائية. وهي تتألف بشكل أساسي من لوحة متقاطعة أعلى وأسفل ، وبرغي الكرة الدقيق ، والعتاد الخالي من ردود الفعل ، و Guideway. تتحرك لوحة السحب العلوية والسفلية ذهابًا وإيابًا على طول الدقة الخطية الدقيقة وقوتها يتم نقلها بواسطة محرك الخطوة إلى المسمار من خلال العتاد الخالي من رد الفعل لتحقيقه ، وذلك بسبب تحقيق النبض لجعل التحرك القابل للتشغيل 0.001 ملم ، وفي تشغيل متطلبات الترس ، لا تتخلى عن البلاغ. من متطلبات عالية ولديها درجة معينة من الصلابة وارتداء المقاومة. بعض الصلابة وارتداء المقاومة.
(2) أجزاء النقل السلكي
يستخدم مكون النقل السلكي بشكل أساسي لدفع سلك القطب وفقًا لحركة سرعة خطية معينة ويتم جرح سلك القطب بدقة على برميل التخزين ، وتتكون آلية النقل السلكي من برميل تخزين محرك ، ولوحة السحب العلوية والسفلية ، وحزام متزامن ، وجهاز عكس ، ومكونات أخرى.
متطلباتها الأساسية هي:
① أسطوانة التخزين على يد واحدة متداولة ، لضمان ترتيب سلك القطب في أسطوانة التخزين بدقة.
② يجب أن يكون الجريان الشعاعي والطول المحوري لأسطوانة التخزين صغيرة.
③ يجب تدوير الأسطوانة للأمام والعكس.
④ يجب عزل آلية تخزين الأسلاك من السرير.
⑤ يعتمد جزء النقل السلكي غطاءًا مغلقًا لمنع سائل العمل من الرش.
(3) أجزاء إطار الأسلاك
تتكون أجزاء الإطار السلكي بشكل أساسي من أعمدة ، ناتئ أعلى وأسفل ، عجلة دليل ، رأس تفتق ، ومكونات أخرى. يشكل مكون سلك الإطار ومكون أسطوانة تخزين الأسلاك نظام حركة سلك القطب. تتمثل الوظيفة الرئيسية في الإطار السلكي في دعم سلك القطب عندما يتحرك بسرعة خطية مستقرة والحفاظ على جزء العمل من سلك القطب بزاوية هندسية معينة إلى مستوى الجدول.
يمكن للتجميع التفتق (لوحة السحب عبر النوع المركب على الكابولي العلوي) التأكد من أن قطعة عمل الآلات تحقق 6 °/80㎜.

(4) مكونات السرير
السرير عبارة عن بنية مربعة كاملة ، وبالتالي فإن الصلابة والقوة جيدة ، والجزء العلوي منه مزود بأجزاء طاولة ، وأجزاء سلكية ، وأجزاء نقل الأسلاك ، والجزء السفلي مجهز بخزان سائل عمل وأجزاء كهربائية من أداة الآلة ، والتي ليست فقط آمنة ولكنها مواتية لتحسين البيئة العملية. .

وصف المنتجات على المستوى الرائد في الصين

1 、 المسبوكات عالية الجودة وعلاج الشيخوخة
درجة الصب: HT200
علاج الشيخوخة: الشيخوخة الاصطناعية والشيخوخة الطبيعية
الصب - الشيخوخة الاصطناعية - التخطيط القاسي - الشيخوخة الطبيعية (أكثر من نصف عام) - شيخوخة الاهتزاز عالي التردد - التجميع - تجميع المسبوكات التي عولجت بهذه الطريقة تضمن الأداء المستقر للأجزاء الأساسية الرئيسية من هذه الأداة الآلية. استقرار أداء الأجزاء الأساسية الرئيسية من أداة الآلة.
2 ، الأجزاء الرئيسية هي جميع الشركات المصنعة المحلية والأجانب المعروفة (المرفقة). بهذه الطريقة فقط يمكننا ضمان أن الأجزاء الداعمة التي نختارها دائمًا ذات جودة عالية ومتقدمة.
3 、 بنية آلة متقدمة ومعقولة
(1) التصميم الكلي للجهاز معقول والصلابة الكلية جيدة. وفقًا لتجربتنا ، نظرًا لأن الأسلحة العلوية والسفلية ، فإن النابض ، ويشكل العمود بنية شوكة ضبط ، وبالتالي فإن قوة صلابة العمود ستؤثر بشكل مباشر على استقرار الإطار السلكي ، مما يؤثر على خشونة ودقة الشغل ، لذلك سنقوم بتصميم المقطع العرضي للعمود ليكون أكبر ، وذلك لضمان صلابة بشكل عام.
(2) يتم إقران المحامل الرئيسية المستخدمة في مسامير الكرة في أجزاء الجدول خصيصًا مع تلك التي تنتجها الشركة المصنعة المحترفة (مصنع Harbin Bearing) ، ويضمن هذا الزوج من المحامل أن تكون الخلوص المحوري للمحامل ضمن 0.004㎜.
(3) تم تجهيز الذراع العلوي برأس تفتق ، والذي لا يمكن فقط قطع قطع العمل التفتيت ، ولكن أيضًا يمكن أن يجعله أكثر ملاءمة لضبط عمودي سلك الموليبدينوم.
(4) درجة عالية من الأتمتة. عملية الآلات تلقائية بالكامل ومجهزة بالحماية التلقائية للأسلاك المكسورة ، وحماية أسرار الطاقة ، وإيجاد المركز التلقائي وغيرها من الوظائف.
6 、 عملية التجميع الصارمة
(1) خط التجميع المعقول وعملية التجميع الصارمة.
أ) بعد فحص الأجزاء وتأهيلها ، سيتم تجميع الأجزاء بشكل صارم وفقًا لعملية التجميع ، وسيتم فحص الأجزاء وتأهيلها قبل دخول الجمعية العامة.
ب) كل عملية لديها متطلبات تجميع صارمة ومتطلبات التفتيش لكل جزء ، وكل أداة آلة ليس فقط سجل فحص الماكينة بأكملها ، ولكن لديها أيضًا سجل فحص الأجزاء وسجل فحص الأجزاء.
(2) عمليات التجميع الرئيسية ، وإنشاء نقاط مراقبة الجودة ، والتجميع الخاص ، والتفتيش الخاص والسجل. مثل تجميع عجلة الدليل ، وتجميع تحمل برغي الكرة ، وتجميع أسطوانة التخزين وما إلى ذلك.

ميزات الميكانيكية

1- تعتمد الماكينة الرئيسية سريرًا مستطيلًا للعمود والعمود ، والذي يمكن أن يجعل الجدول يتحرك تمامًا على السرير يضمن بشكل فعال دقة حركة الجدول ، وجعل الماكينة مستقرة وموثوقة.
2. تتبنى الأداة الآلية إطارًا كبيرًا للأسلاك القابلة للتعديل ، والهيكل المعقول ، والصلابة الجيدة ، مناسبة لمجموعة كبيرة من القطع القابلة للتعديل من 400 مم.
3. x ، y المحور يتبنى دقة عالية ، يمكن أن يحقق المسمار الكرة الدقة ذات الحساسية العالية ، وتتبنى جميع أنواع السكك الحديدية GR15 ذات القوة العالية الصلب ، والصلابة (HRC) ، لضمان أن أكثر من 55 درجة ، مما يضمن بدوره دقة الآلات ، تحسين استقرار الأداة الآلية.

المعلمات الفنية الرئيسية

الأبعاد الخارجية القابلة للتشغيل:	720 × 470mm
أقصى سمك القطع:	400mm
أقصى تفتق:	6º/80mm （± 3 °）
أقصى وزن الحمل:	400 كجم
x ، y محور التنسيق السفر:	350 × 450mm
سرعة تشغيل سلك الموليبدينوم:	0 ~ 11m/s
الجدول المتحرك لدفلة الحيوانات المكافئة:	0.001mm
مزود الطاقة:	380V.50Hz (220V.50Hz)
استهلاك طاقة الماكينة:	＜ 2KVA
وزن الجهاز الرئيسي:	1200 كجم
الأبعاد الخارجية للجهاز الرئيسي:	1470 × 1170 × 1510
دقة الآلات:	وفقًا لمعيار GB/T 7926-2015
الأمثل خشونة السطح.	RA≤1.5um。
