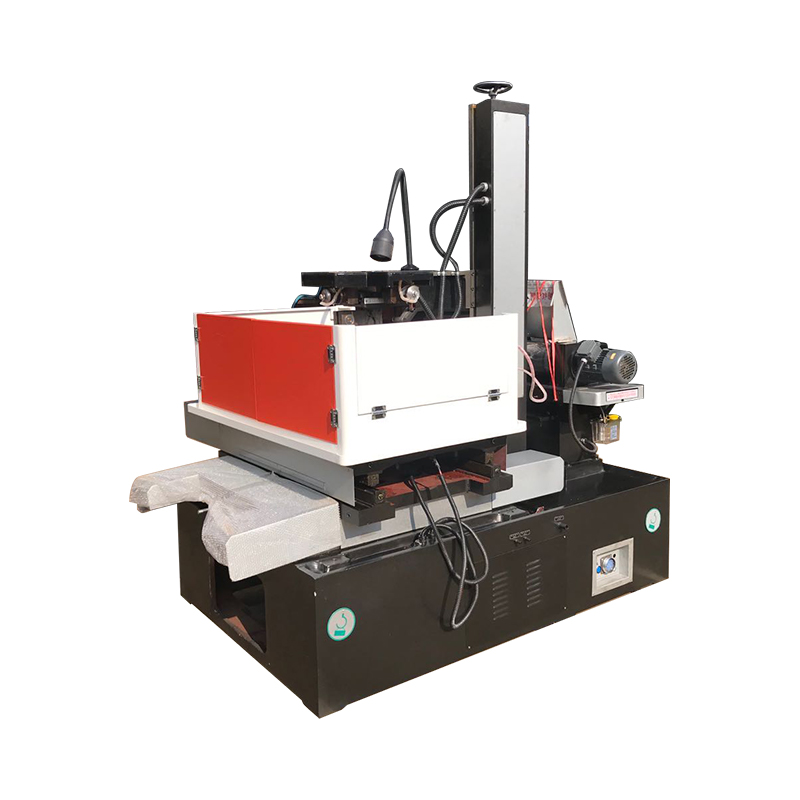

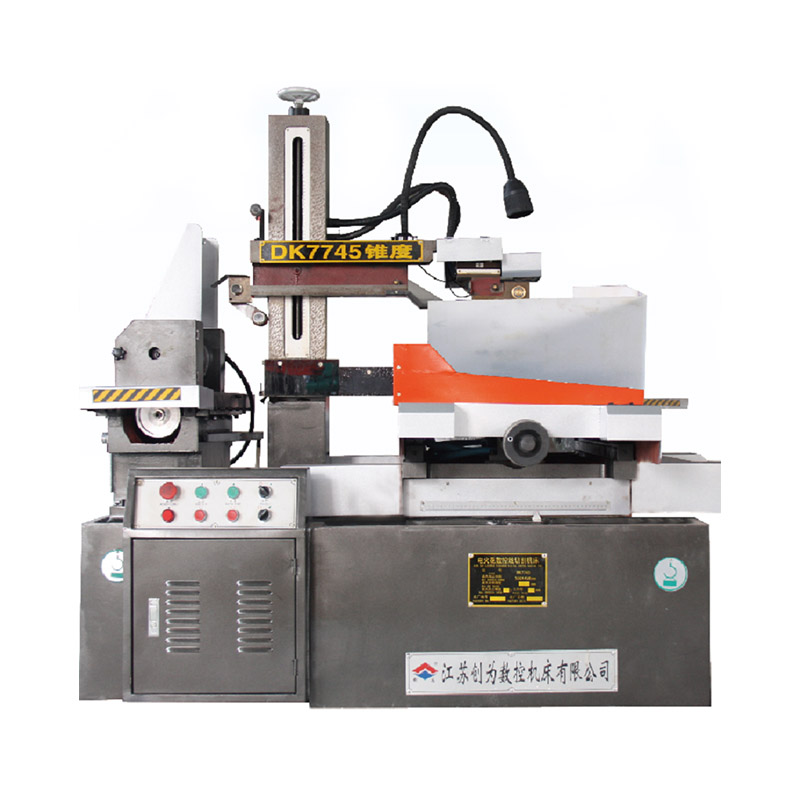

DK7750 ± 30 ° AZ كبيرة من CNC CNC EDM عالي السرعة قطع الأسلاك

1. أبعاد Workbench: 1000 × 650 مم
2. أقصى سمك القطع: 500 مم
3. الحد الأقصى للتفتق: ± 30º/80mm
4. الحمل القصوى: 900 كجم
5. x ، y محور إحداثيات السفر: 500 × 630 مم
6. سلك الموليبدينوم السرعة: 11 م/ث
7. طاولة العمل تحريك الدهون المكافئة: 0.001mm
8. سائل العمل: DK-1 ، DK-4 Nanguang
9. إمدادات الطاقة: 380V.50Hz (220 فولت 50 هرتز)
10. استهلاك طاقة الماكينة: <2kva
11. وزن الجهاز الرئيسي: 2400 كجم
12. أبعاد الماكينة الرئيسية: 1720 × 1680 × 1700
13. دقة المعالجة: وفقًا لمعيار GB/T 7926-2015 ، تكون دقة المعالجة هي 0.015.
14. أفضل خشونة السطح RA≤2.5um
(مادة المعالجة: 45# الصلب ، GR12 ، سمك ± 3 °/40mm).

1. سرير الماكينة مصنوع من صب الرمال الراتنج ، والذي له تشوه صغير وقوة عالية بعد التهدئة الثانوية.
2. إنه يحتوي على خصائص الأداء المستقر ، وطاقة الناتج العالية ، وسرعة القطع السريعة ، والتشطيب السطحي العالي ، وفقدان سلك الموليبدينوم المنخفض. فقدان سلك الموليبدينوم المنخفض للغاية يقلل بشكل كبير من تكاليف المعالجة.
3. البرمجة المتكاملة والتحكم: يمكن تحويل الرسومات المعقدة إلى رسومات DXF من خلال CAD ، ويمكن تتبع رسومات المعالجة في الوقت الفعلي ، ويمكن عرض حالة المعالجة المتعددة. كما أن لديها ذاكرة فشل الطاقة ، وتراجع الدائرة القصيرة ، وحماية كسر الأسلاك ، والإغلاق التلقائي ، ودوران الزاوية التعسفية وغيرها من الوظائف.
4. يتم استخدام العاكس المخصص لقطع الأسلاك للعلامة التجارية للتحكم في محرك النقل السلكي ، وتنظيم السرعة بدون خطوة ، والتخفيف بدون اتصال مع مفتاح التعريفي. لا يوجد أي تدخل شرارة أثناء التخفيف ، ولا ضوضاء تخفيف ، ويعمل المحرك بسلاسة ، مما يحسن موثوقية وسلامة أداة الآلة.

المبدأ الأساسي لقطع سلك EDM هو استخدام قطب الأداة لإجراء تصريف النبض على قطعة العمل لتحقيق المعالجة. لا يتطلب قطع سلك EDM إنتاج أقطاب تشكيل ، ويستخدم سلكًا معدنيًا رفيعًا (عادة ما يسمى سلك الموليبدينوم) كقطب للأداة. يتم توصيل القطب الإيجابي لمصدر طاقة النبض إلى قطعة العمل ، ويتم توصيل القطب السلبي بسلك الموليبدينوم ؛ يتحرك سلك الموليبدينوم ذهابًا وإيابًا بسرعة معينة ، ويدخل باستمرار ويترك منطقة التفريغ ؛ في الوقت نفسه ، يتم رش وسط سائل بين سلك الموليبدينوم وقطعة العمل. طالما أن المشغل يتحكم بشكل فعال في سرعة ومسار سلك الموليبدينوم على قطعة العمل ، يمكن قطع قطعة الشغل للشكل والحجم المطلوب. يتشكل مسار حركة الشغل من خلال محرك اثنين من المحركات السالبين في الاتجاهات الرأسية والأفقية) يتحركان في اتجاهات X و Y.
تتكون الماكينة الرئيسية لأداة Machine CNC CNC CNC CNC من سرير ، وجهاز عمل ، وجهاز تغذية الأسلاك ، ورف الأسلاك ، وخزان سائل التبريد ، والأدوات الكهربائية للآلة ، والملحقات والمكونات الأخرى. يعتمد على السرير ، ويتم تثبيت جهاز التغذية الأسلاك ، وجهاز تغذية الأسلاك ، ورفق السلك على نفس السطح الأساسي للسرير.
يتم تقديم ما يلي بشكل منفصل:
1) السرير
السرير عبارة عن جزء من الحديد الزهر الرملي على شكل صندوق ، وهو عبارة عن هيكل صب لا يتجزأ. تم تجهيز الجزء العلوي من طاولة عمل ، أسطوانة تخزين الأسلاك ، رف الأسلاك ، الإضاءة والمكونات الأخرى.
2) طاولة العمل
يتكون Workbench بشكل أساسي من سطح Workbench ، ولوحة السحب الوسطى ، ومسمار الكرة وصندوق تروس السرعة. تعتمد الحركة الطولية والمستعرضة لوحية السحب على هيكل دليل الكرة ، ومحرك السائر يدفع المسمار من خلال زوجين من التروس المضادة للركود لتحقيق حركة Workbench. يمتلك برغي الكرة مزايا دقة انتقال العدوى والكفاءة العالية والحياة الطويلة.
3) جهاز النقل السلكي
يتكون أسطوانة تخزين الأسلاك من اسطوانة جدران رقيقة الجدران. يدفع المحرك أسطوانة تخزين الأسلاك للتدوير من خلال الموصل ، وتأتي الحركة المتبادلة لطبقة تخزين الأسلاك من المسمار بعد تغيير سرعة التروس لقيادة لوحة سحب جهاز النقل السلكي.
يتم التحكم في العكس المتكرر لطبق السحب أسطوانة تخزين الأسلاك بواسطة مجموعة من مفاتيح التحريض. الهيكل بسيط والعملية حساسة. تم تجهيز كتل الاصطدام اليسرى واليمنى بأجهزة السلامة الزائدة. عندما يفشل مفتاح التعريفي في تغيير الاتجاه ، يتم قطع تيار محرك النقل السلكي.
4) رف الأسلاك
يشبه سلك الموليبدينوم حزام الإرسال المغلق ، وهو مدفوع بواسطة الأسطوانة المتعرجة للعمل ذهابًا وإيابًا. يتم لف عجلة السلك وزوج من عجلات التوجيه الرئيسية بواسطة سلك الموليبدينوم ويتم تشغيله في دورة.
تتبنى عجلة الدليل قسمًا مغلقًا من سلك الموليبدينوم رأسياً.
5) دبابة سائل التبريد
تقدم مضخة المياه سائل العمل إلى منطقة المعالجة. تتراكم الرواسب في صندوق الأوساخ ويجب تنظيفها بانتظام. يستخدم سائل التبريد العامل DX-1 Saponified Liquid.
6) الملحقات
① المشبك: يتم استخدام مجموعة من المشابك لإصلاح اللوحة المسطحة أو قطعة العمل الأسطوانية ، ويتم تثبيت المشبك على طاولة العمل مع المسمار من النوع T.
② كرنك: يستخدم للف السلك لتدوير أسطوانة تخزين الأسلاك.
③ عجلة تشديد الأسلاك: تستخدم لتشديد سلك الموليبدينوم يدويًا.
