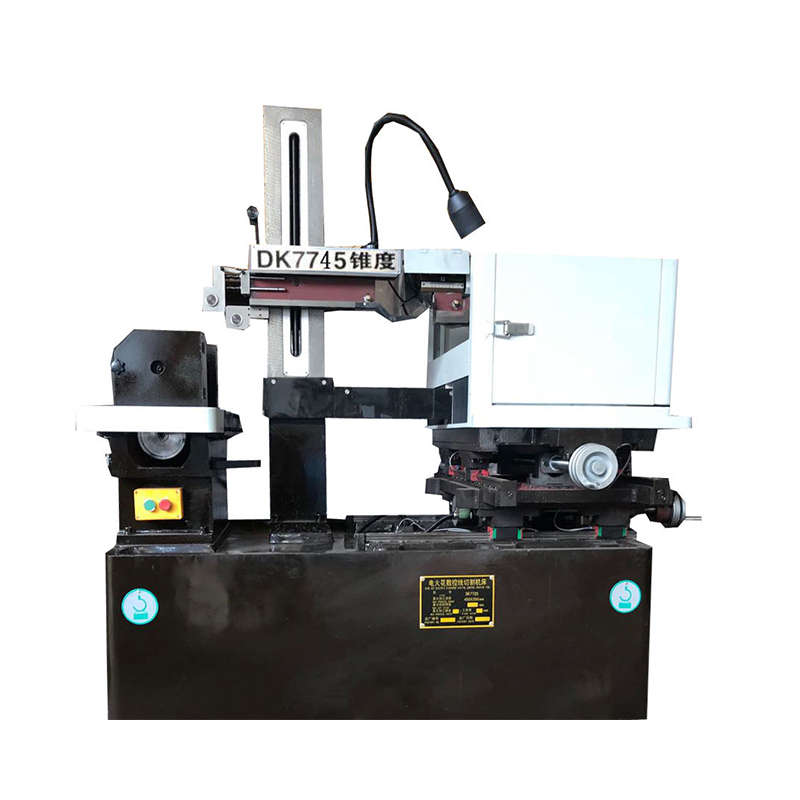

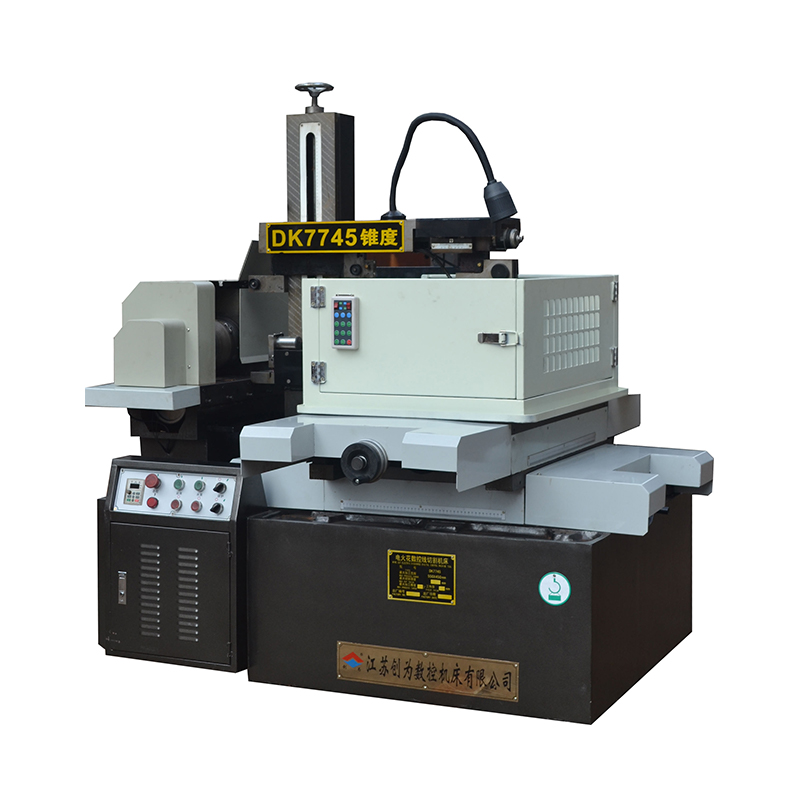

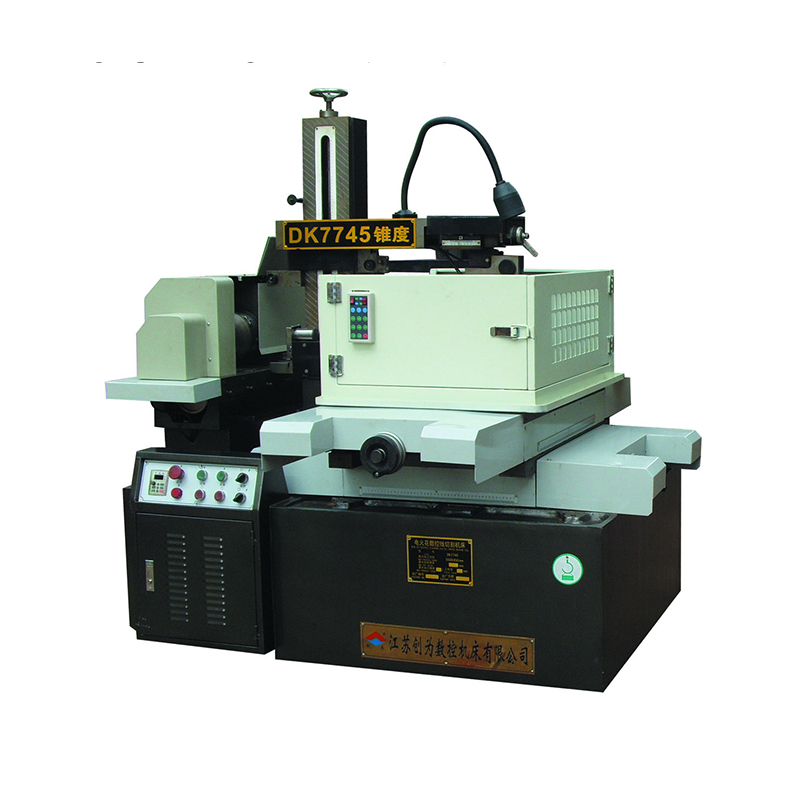

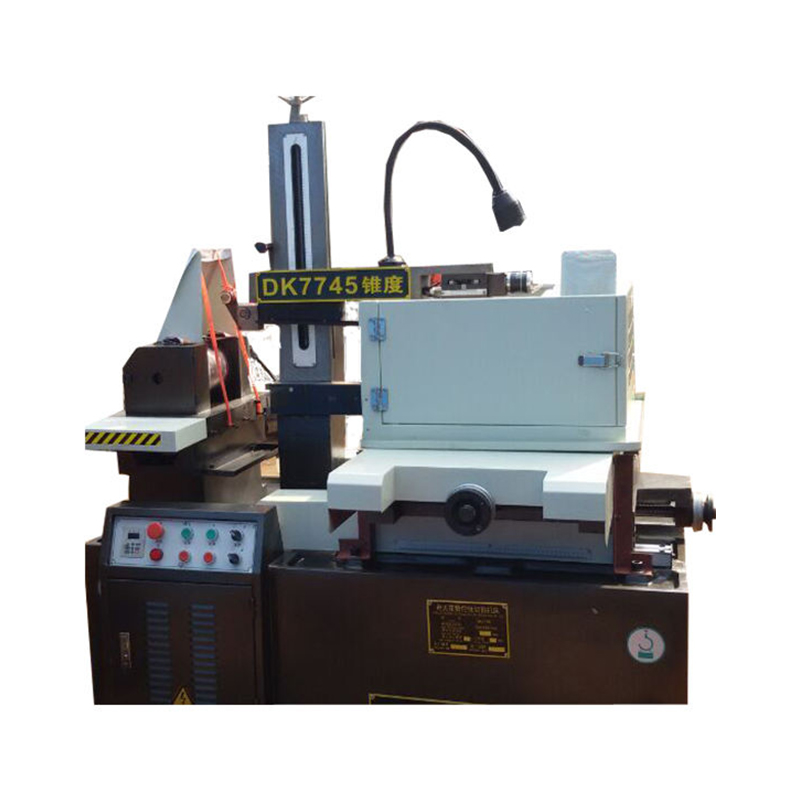

DK7745 ± 15 ° AZ الخالية من الصيانة CNC EDM آلة قطع الأسلاك عالية السرعة

إدخال آلة قطع الأسلاك عالية السرعة DK7745 ± 15 درجة من AZ AZRINE CNC EDM ، وهو حل ثوري للهندسة والتصنيع الدقيق. تتميز هذه الآلة الحديثة بتقنية متقدمة من CNC ، مما يتيح عمليات قطع الأسلاك دقيقة وفعالة مع نطاق ضبط زاوي مثير للإعجاب من ± 15 درجة.

تم تصميم DK7745 ± 15 ° AZ مع نظام خالٍ من الصيانة ، مما يقلل بشكل كبير من تكاليف التوقف والتشغيل. إنه مزود بقدرات قطع الأسلاك عالية السرعة ، مما يضمن تخفيضات سريعة ودقيقة ، وهي مثالية للتصميمات المعقدة والمعقدة. تفتخر الماكينة ببناء قوي ودائم ، مما يضمن طول العمر والموثوقية في البيئات الصناعية الصعبة.

تتضمن الميزات الرئيسية واجهة سهلة الاستخدام لسهولة التشغيل وخيط الأسلاك التلقائي ودقة القطع العالية ، مما يجعلها مثالية لإنتاج أجزاء عالية الجودة مع التحمل الضيق. يوفر نظام CNC المراقبة والتحكم في الوقت الفعلي ، وتعزيز الإنتاجية وضمان الأداء.

آلة قطع الأسلاك هذه مناسبة لمجموعة واسعة من المواد ، بما في ذلك المعادن الصلبة والسبائك ، مما يجعلها متعددة الاستخدامات لمختلف التطبيقات في الصناعات مثل الفضاء والسيارات وتصنيع القوالب. بفضل التكنولوجيا المتطورة والتصميم الخالي من الصيانة ، يعد DK7745 ± 15 درجة من AZ خيارًا أفضل للشركات التي تسعى إلى الكفاءة والدقة والموثوقية في عمليات قطع الأسلاك الخاصة بهم.

اتصل بنا

Jiangsu Chuangwei CNC Machine Tool Co. ، Ltd.

المعلمات الفنية الرئيسية

1. أبعاد Workbench: 810 × 570mm
2. الحد الأقصى لرف الرف: 450mm
3. الحد الأقصى للتفتق: ± 15º/40mm
4. الحد الأقصى لوزن الحمل: 600 كجم
5. x ، y محور إحداثيات السفر: 550 × 450mm
6. سلك الموليبدينوم السرعة: 11 م/ث
7. طاولة العمل تحريك الدهون المكافئة: 0.001mm
8. أبعاد الماكينة الرئيسية: 1600 × 1240 × 1400
9. إمدادات الطاقة: 380V.50Hz (220 فولت 50 هرتز)
10. استهلاك طاقة الماكينة: <2kva
11. وزن الجهاز الرئيسي: 1800 كجم
12. الخشونة السطحية الأمثل RA≤2.5um.
13. دقة المعالجة: وفقًا لـ GB/T 7926-2015 المعيار.

خصائص الأداء

1. سرير الماكينة مصنوع من صب الرمال الراتنج ، والذي له تشوه صغير وقوة عالية بعد التهدئة الثانوية.
2. إنه يحتوي على خصائص الأداء المستقر ، وطاقة الناتج العالية ، وسرعة القطع السريعة ، والتشطيب السطحي العالي ، وفقدان سلك الموليبدينوم المنخفض. فقدان سلك الموليبدينوم المنخفض للغاية يقلل بشكل كبير من تكاليف المعالجة.
3. البرمجة المتكاملة والتحكم: يمكن تحويل الرسومات المعقدة إلى رسومات DXF من خلال CAD ، ويمكن تتبع رسومات المعالجة في الوقت الفعلي ، ويمكن عرض حالة المعالجة المتعددة. كما أن لديها ذاكرة فشل الطاقة ، وتراجع الدائرة القصيرة ، وحماية كسر الأسلاك ، والإغلاق التلقائي ، ودوران الزاوية التعسفية وغيرها من الوظائف.
4. يتم استخدام العاكس المخصص لقطع الأسلاك للعلامة التجارية للتحكم في محرك النقل السلكي ، وتنظيم السرعة بدون خطوة ، والتخفيف بدون اتصال مع مفتاح التعريفي. لا يوجد أي تدخل شرارة أثناء التخفيف ، ولا ضوضاء تخفيف ، ويعمل المحرك بسلاسة ، مما يحسن موثوقية وسلامة أداة الآلة.

نظرة عامة على الآلة

المبدأ الأساسي لقطع سلك EDM هو استخدام قطب الأداة لإجراء تصريف النبض على قطعة العمل لتحقيق المعالجة. لا يتطلب قطع سلك EDM إنتاج أقطاب تشكيل ، ويستخدم سلكًا معدنيًا رفيعًا (عادة ما يسمى سلك الموليبدينوم) كقطب للأداة. يتم توصيل القطب الإيجابي لمصدر طاقة النبض إلى قطعة العمل ، ويتم توصيل القطب السلبي بسلك الموليبدينوم ؛ يتحرك سلك الموليبدينوم ذهابًا وإيابًا بسرعة معينة ، ويدخل باستمرار ويترك منطقة التفريغ ؛ في الوقت نفسه ، يتم رش وسط سائل بين سلك الموليبدينوم وقطعة العمل. طالما أن المشغل يتحكم بشكل فعال في سرعة ومسار حركة سلك الموليبدينوم على قطعة العمل ، يمكن قطع الشكل المطلوب وحجم قطعة العمل. يتشكل مسار حركة الشغل من خلال محرك اثنين من المحركات السالبين في الاتجاهات الرأسية والأفقية) يتحركان في اتجاهات X و Y.
تتكون الماكينة الرئيسية لجهاز قطع الأسلاك CNC CNC من سلسلة DK من سرير ، وجهاز عمل ، وجهاز تغذية الأسلاك ، ورف الأسلاك ، وخزان سائل التبريد ، والأدوات الكهربائية للأداة الآلية ، والملحقات والمكونات الأخرى. يعتمد على السرير ، ويتم تثبيت جهاز التغذية الأسلاك ، وجهاز تغذية الأسلاك ، ورفق السلك على نفس السطح الأساسي للسرير.

يتم تقديم ما يلي بشكل منفصل:
1) السرير
السرير عبارة عن جزء من الحديد الزهر الرملي على شكل صندوق ، وهو عبارة عن هيكل صب لا يتجزأ. يتم تثبيت الجزء العلوي مع طاولة عمل ، أسطوانة تخزين الأسلاك ، رف الأسلاك ، الإضاءة والأجزاء الأخرى.
2) طاولة العمل
يتكون Workbench بشكل أساسي من سطح Workbench ، ولوحة السحب الوسطى ، ومسمار الكرة وصندوق تروس السرعة. تعتمد الحركة الطولية والمستعرضة لوحية السحب على هيكل دليل الكرة ، ومحرك السائر يدفع المسمار من خلال زوجين من التروس المضادة للركود لتحقيق حركة Workbench. يمتلك برغي الكرة مزايا دقة انتقال العدوى والكفاءة العالية والحياة الطويلة.
3) جهاز النقل السلكي
يتكون أسطوانة تخزين الأسلاك من اسطوانة جدران رقيقة الجدران. يدفع المحرك أسطوانة تخزين الأسلاك للتدوير من خلال الموصل ، وتأتي الحركة المتبادلة لطبقة تخزين الأسلاك من المسمار بعد تغيير سرعة التروس لقيادة لوحة سحب جهاز النقل السلكي.
يتم التحكم في العكس المتكرر لطبق السحب أسطوانة تخزين الأسلاك بواسطة مجموعة من مفاتيح التحريض. الهيكل بسيط والعملية حساسة. تم تجهيز كتل الاصطدام اليسرى واليمنى بأجهزة السلامة الزائدة. عندما يفشل مفتاح التعريفي في تغيير الاتجاه ، يتم قطع تيار محرك النقل السلكي.
4) رف الأسلاك
يشبه سلك الموليبدينوم حزام الإرسال المغلق ، وهو مدفوع بواسطة الأسطوانة المتعرجة للعمل ذهابًا وإيابًا. يتم لف عجلة السلك وزوج من عجلات التوجيه الرئيسية بواسطة سلك الموليبدينوم ويتم تشغيله في دورة.
تتبنى عجلة الدليل قسمًا مغلقًا من سلك الموليبدينوم رأسياً.
5) دبابة سائل التبريد
تقدم مضخة المياه سائل العمل إلى منطقة المعالجة. تتراكم الرواسب في صندوق الأوساخ ويجب تنظيفها بانتظام. يستخدم سائل التبريد العامل DX-1 Saponified Liquid.
6) الملحقات
① المشبك: يتم استخدام مجموعة من المشابك لإصلاح اللوحة المسطحة أو قطعة العمل الأسطوانية ، ويتم تثبيت المشبك على طاولة العمل مع المسمار من النوع T.
② كرنك: يستخدم للف السلك لتدوير أسطوانة تخزين الأسلاك.
③ عجلة تشديد الأسلاك: تستخدم لتشديد سلك الموليبدينوم يدويًا.
